富山県です。オフロードバイク乗りです。 アマチュア無線マニアでした。(昔のコールJG8AWH:失効しました。) 電子回路設計の仕事をしています。 しばらく電機アシストトレーラの開発に専念します。 走っている自動車を観察すると、たいてい1 名乗車なんですね。 それも週末のレジャーも楽しむサイズの大きな燃費の悪い1BOXが多い。 CO2削減のために、1名乗車にも週末のレジャーにもサイズを合わせることのできる自動車がほしくありませんか
それが「+トレーラ」です!
普段は小さく軽く燃費のよい自動車を利用し、週末のレジャーはトレーラに遊び道具満載で出かけましょう! 軽自動車枠のトレーラなら、税金保険は安い、 総重量750kg以下なら牽引免許不要で普通免許をお持ちの誰でも利用できます。
さらにトレーラを簡単にするのが「電機アシストトレーラ」!  発進が楽、スリップしない、雪道不整地でも安定走行、軽自動車でも牽引できるかも
すでに木下電機では「+トレーラ」で年間約6000kgのCO2削減しました もちろん燃料費も

埼玉で9年間電気設計の仕事していましたが、地震ディーゼル規制を避けるため引っ越してきました。

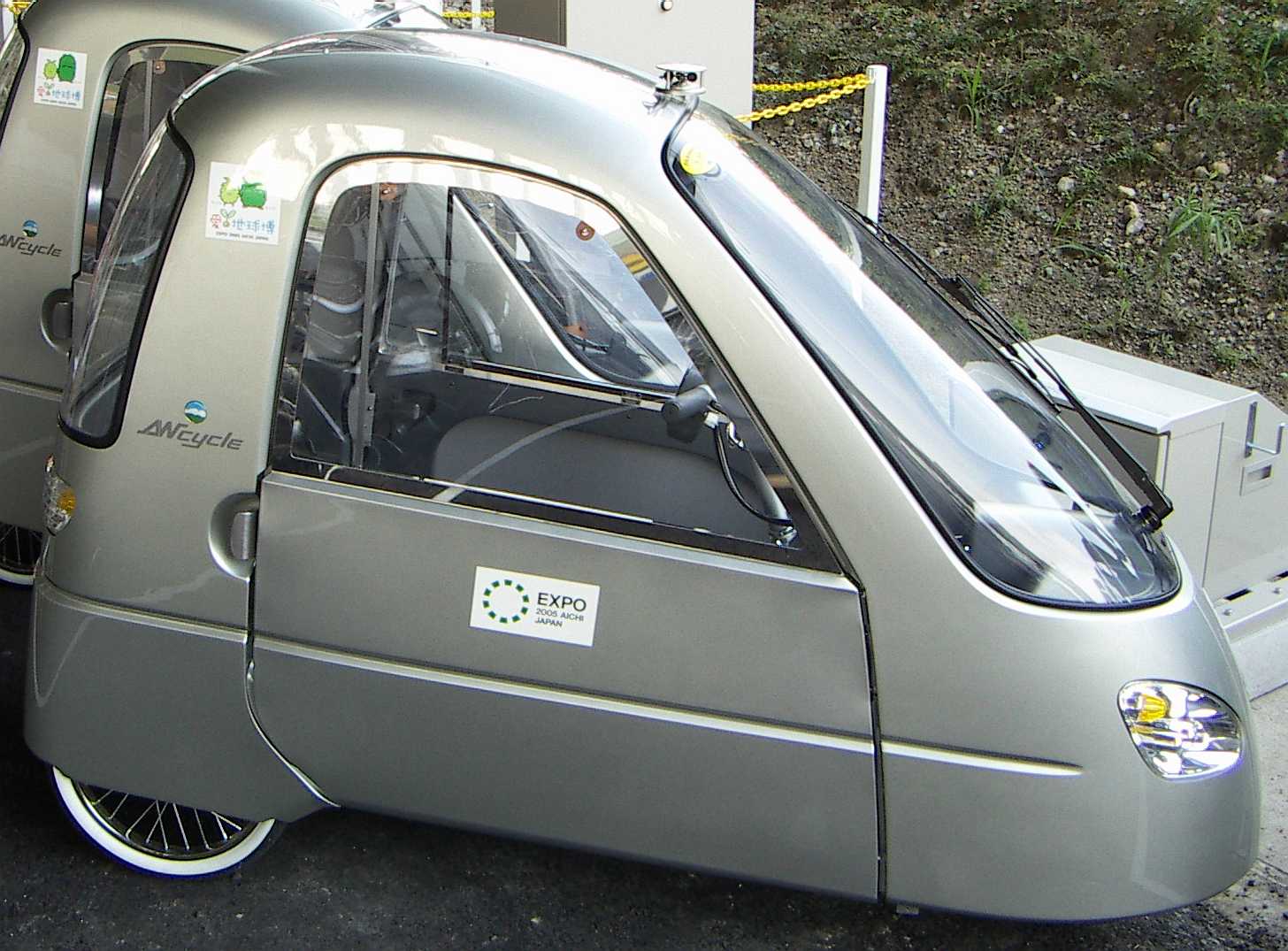

富山ならではの、あの自転車
の開発にもかかわりました。 富山はいいですよ〜、海でも山でも遊べます(山菜も、魚入れ食いもアワビもサザエお 散歩中も いっぱいです) 富山米はうまい (UWO沼コシ ヒカリに混入しているのは公然の事実) 、魚はうまい(スーパーの寿司や回る寿司でも美味しいんです!)、山菜も取れるし (食費かかりません)、 水も良い湧き水だらけ 展望のいい格安露天風呂温泉はすぐそこです (幾つも!)
雪は思ったほど降りません、 2月の 平均気温は東京よりも2度高 いです(2004年2月アメダスデータより)。 土地が安くて、生活費がかからないので年収200万円生活も可能!?  薪は河川敷で拾い放題、薪ストーブに使います。 宅配便は首都圏大体翌日配達で運賃も安いです。
交通の便は良く 国道8号スーイスイ関東も関西も一般道でお出かけ可能、道路は空いているので滅多に高速道路を利用しません。 仙台あたりも意外に近くて遠出がラク、どこでも呼ばれてゆきますよ!
何よりも 帰り道で渋滞にあうことがないのが助かる! 富山に近づけば近づくほど空いてる道路。
 渋滞知らず、信 号も少ないのでCO2の排出が少なくてすみます。
 (実績:埼玉在住の頃に比べ1450Lの軽油削減=3800kg/年 のCO2削減を実現!)
プロボックス(燃費平均23km/L!!)に乗り換えCO2削減量さらに増加! 6200kg/年のCO2削減。
=富山県は住み心地最高です!(私は富 山県の廻し者ではありません、道産子です)
www.kdenki.com のページ一覧 A page list of www.kdenki.com EXCITE 翻訳




・ バイク三昧更新
・ 昔の実 験録&コラム更新
・
木下電機Wiki!
今日の一言Twitter版
履歴は↑
「Join the conversation」をクリックしてね


製品カタログ
下↓の各項目を
クリックしてください。


発電量表示器
 人力発電機用の電力量表示器です。 人力発電用インバータもこちら。

植物工場 大 人気
植物工場用LEDランプ波長660nmパルス点灯。
↓Q&Aも見てください。
いろいろQ&A 集
Q&A追加


スタートシグナル
AMB Orbit用表示器
太陽電池関連
カスタムLEDランプ

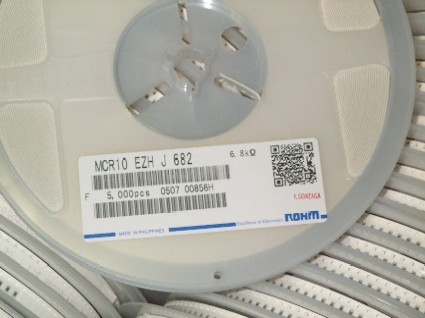

パーツ販売
 チップ抵抗チップトランジスタ、アナログICなど。
電機アシストトレーラの開発

開発中
実験録
昔の実験録&コラム
木下電機の道具たち

便利リンク

LTspice使い方
LTCの回路設計サ ポート ツール
データシートライブラリ
木下電機Wiki!
ゲス トブック
バイク三昧
写真集
メー ルはこちら

チップ部品販売中 植物工場LED販売中!!

良く使うリンク置き場
フルタカパーツセンターオンライン
5000円で送料無料
テレビでウワサの奇人
柿田氏のサイトです。
piccoloS.P.A
創作機械工房piccloS.P.A

・・・かなりアブナイです。
岡本商店さん
鴻巣のバイク屋さんです。
リ アサスのストロークダウンをやってもらいました

Absolute Co.,LTD
2輪用HIDが有名な
「バイク屋さん」です
運賃検 索 富山県〜
定型内 外郵便
安いけど保障ナシ
郵便物追跡サービス

Yahoo ゆうパック
軽くて大きな荷物
ゆ うパック
重くても小さな荷物
ヤマト運輸
日時指定
荷物追跡サービス
佐 川急便
大きな荷物もOK!
荷物追跡サー ビス

バ イク関係ブログです
フサベルでモタルド
「フサベルでモタルド」

東京⇔富山県
アクセス情報
高速バス
最安!
列 車
約3時間
飛 行機
富山空港<=>東京
高速道路検索 どらプラ
富山の温泉
ど やまランド&
あけ び山荘温泉
一番近くの温泉です
扇状地が一望!!
バーデン明日(あけび)
朝日さざ波温泉
地中海
宿泊可能
宝温泉
AM8:00から入れます
生地第一温泉
海が近くの
しょっぱい温泉

北山鉱泉
元祖仁右衛門屋










その他リンク
Yahoo外国為替情報
海外通販では外為の把握が大事!

天気予報

なんぴとたりとも俺の前は走らせねー
ソコカラナニガミエル?
僕の血は鉄の味がする
リンク先HP閉鎖・・・
はらJINさんを探せ!!
このキャラクター、見たことありますよね?

「雄別の歴史」つはものどもがゆめのあと。
糸魚川市博物館
フォッサマグナがよくわかる!

宋文州の単刀直入
佐藤優の地 球を斬る



プレゼン仮置き

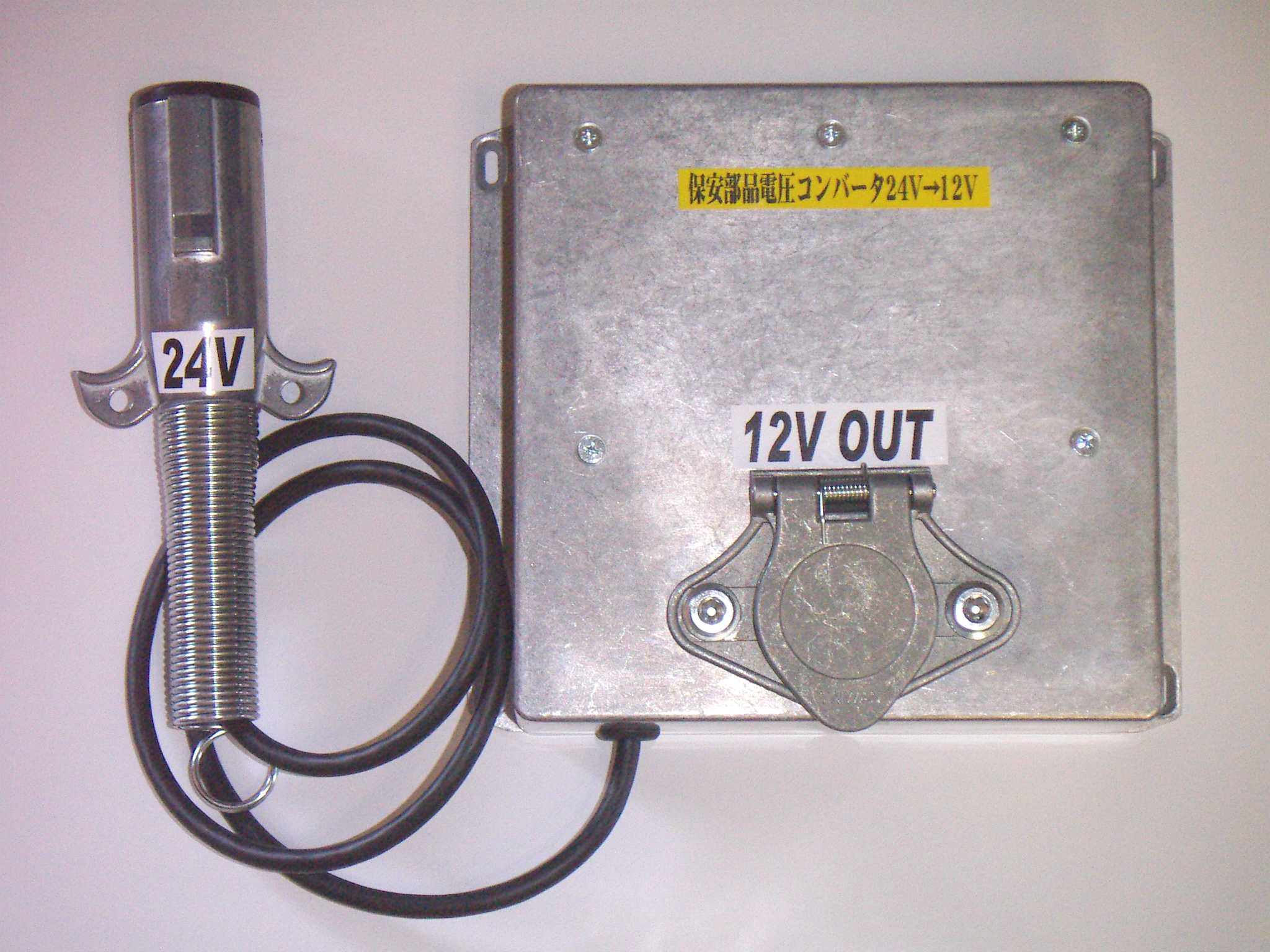

トレーラ保安部品電圧コンバータ

2t車や寒冷地仕様車などで小型トレーラを牽引する場合、
24Vから12Vへ保安部品の電圧変換が必要なことがあります。
ブレーキランプやウインカーなどの保安部品の電圧を24Vから12Vに変換して出力します。
取り付けはコネクターを差し込むだけの簡単接続です。
コネクターは各種規格に対応可能です。
仕様
入力電力
20〜30V 合計最大200W
出力電力
12V 合計最大180W
巾灯、制動灯 あわせて7.5A90W程度まで
左右方向指示灯、後退灯 あわせて7.5A90W程度まで
サイズ
W217×H188×D68
設置条件
屋外設置
価格
50,000円 税込み 送料別


お問い合わせ


データシートライ ブラリを公開しました。

「け ん引可能なキャンピングトレーラ等の
車両総重量計算書」

算出用のEXCELファイルを公開しています。
車検証へのけん引重量記載追加に利用できます。
木下電機Wiki!


LTspiceの 使い方ページをはじめます。
 LTspiceは機能制限なしの便利なフリーSPICEですが
マニュアルが英語ですTT
マニュアルを解読して覚えた使い方を、
自分が忘れないようにおぼえがきとして書いてゆきます。
LTspice活用のおぼえがき
そのほかリニアテクノロジー社の
回路設計サポートツールについて紹介です。

メーカ修理不能の測定器 修理します。

電源が入らない、バックライトが点灯しないなどの測定器を
「電源が入る」「バックライト点灯」するように修理します。
測定性能の改善、校正は行っていません。

特に1990年代の生産機種は、
10数年が経ち電解コンデンサの液漏れによる故障が多いようです。

実績
DL1200電源修理、DL750バックライト修理(バックライトインバータ)
OR1400バックライト修理(冷陰極管破損)、DATAX SP9624電源修理等等

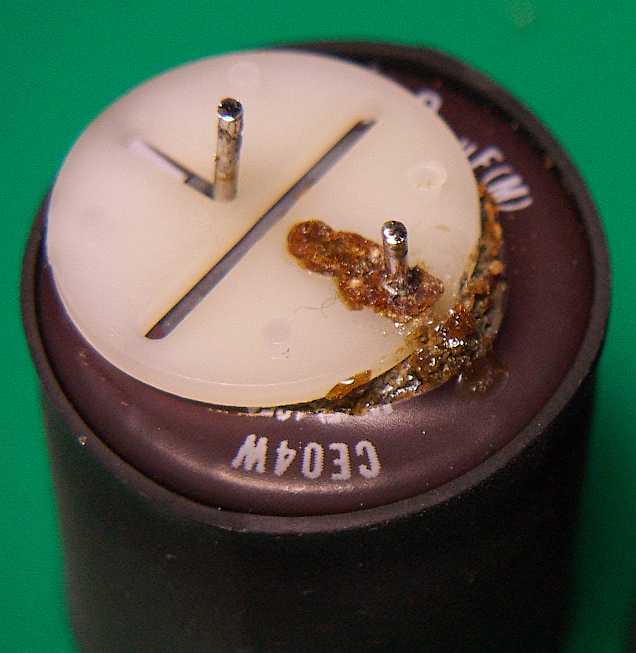

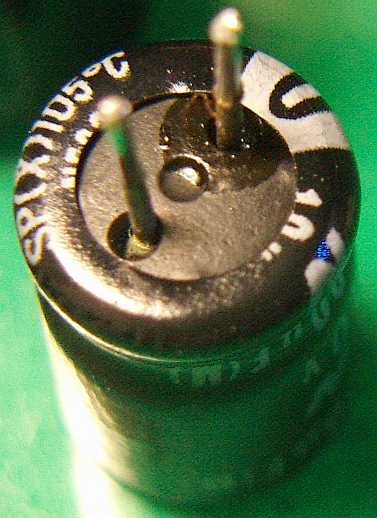

 1990年代に使用されていた 四級塩電解液使用の電解コンデンサは液漏れしやすいため、この年代のほとんどの電気製品は10年程度で故障する可能性が高い。

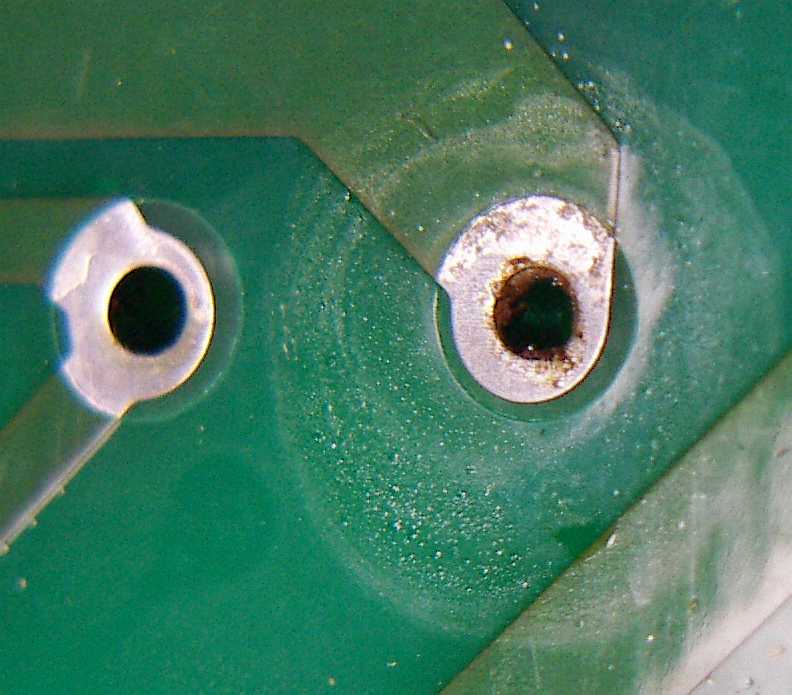

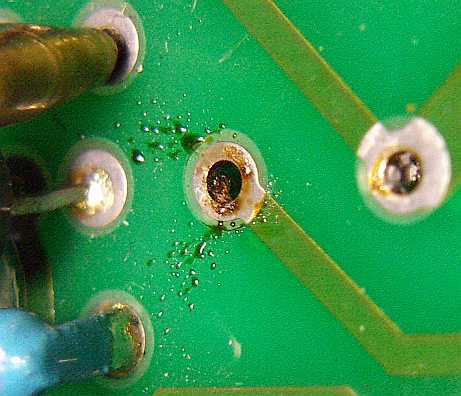

 漏れ出した電解液がプリント基板に付着している様子。
 電解液により導体間がショートしたり、プリント基板の導体自体が融けて無くなっていることもある。


異常基 板の目視チェック、電解コンデンサ交換、プリント基板清掃
プリント基板修理を行い、修理後の異常基板の動作チェック後
 通電しながら 50℃ 8時間のエージングを行い、再び動作チェックを行い修理完了します。



電菱製 正弦波インバータ
ディープサイクルバッテリー、の販売を始めました。

・ G&Yuディープサイクルバッテリー

      G&Yu SMF-27 105A  ¥14,980
 圧着端子をしっかり取り付けられるネジ端子もついて、この値段はお買い得!
 太陽電池の独立系システムや、キャンピングカーのサブバッテリにどうぞ。
 もちろん車用としてもローコストですね!
 幅30cm 奥行き17cm 高さ20cm 質量20kg


・ 正弦波インバータ 120W〜3kWまで。

200V出力は別途見積もりです。
 電菱製品取り寄せします。電菱製品価格表
 入力電圧は12V、24V、48Vの3種類、周波数は50Hzと60Hzを切り替えることができます。

 木下電機にてインバータとバッテリをつなぐヒューズ付ハーネスを製作します。詳しくはお問い合わせください。

 12Vで出力1kWを取り出そうとすると、直流電流が100Aほど流れます。 電線の長さにもよりますが38sq〜60sqの太さの電線が必要になりま す。
 さらにバッテリーとインバータの間には150Aほどのヒューズが必ず必要です。
 ヒューズが無い状態でバッテリーをショートさせてしまうと、数千アンペアの電流が流れてバッテリーの端子が融けて高温の金属が飛び散り非常に危険です。
 さらにバッテリーから発生する水素ガスに引火するとバッテリー自体が爆発して、内部の硫酸が飛び散るので大変な事故になる可能性があります。

正弦波インバータ発売開始記念セール 早い者勝 ち

お問い合わせ

木下電機ではPiccoloS.P.Aのふざけた企画を
真面目に実現します。

 30台のエアロバイク型人力発電機を漕いで、完全に人力のみでよみうりラ ンドのメリーゴーランドを回しました。
 30人みんなで力をあわせると、最大4kW程度の電力を取り出せます。
 電力合成システム&電力測定システムは木下電機が設計製作運用いたします。
・ 人力発電機多数接続用ハーネス
・ 蓄電用バッテリー
・ 大型(2kW,3kW)正弦波インバータ
・ 6kW用 電力量表示器
 等がレンタル可能です。

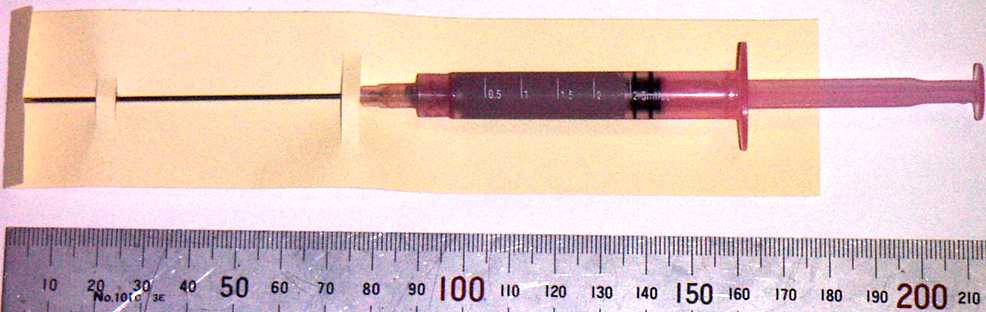

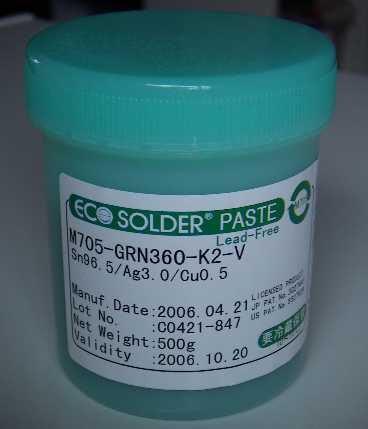

クリーム半田おすそ分け

 木下電機で使用している鉛フリークリーム半田です。
 千住金属さんの
「M705-GRN360-K2-V」で「Sn錫-Ag銀-Cu銅」系です。

10g シリンジ詰め 1000円でおすそ分けします。

 冷蔵庫に保存する必要があります、佐川急便クール便でお届けします。
 1φ穴 70mm長のノズルがついています。
 使用しやすい長さにカットし先端を整形してご使用ください。
2007/12/3現在  売り切れました。
2008/10/11販売再開 4本在庫 即納です。
2009/1/10 売切れ中 納期2週間です。
2009/5/10 3本在庫 即納中

2009/6/5 入荷待ち

お問合せ下さい。

人力で食用油を絞ります。(予定)
写真のハンドプレスはハンドルの直径が1000mm位あります。 まず、はプレス力の測定をしてみます。 うわさでは破砕しないエゴマを絞るには600kg/cm2ほどの圧力が必要らしいのですが、破砕した菜種、ゴマ等では200kg/cm2程度で良さそうで す。

充電式電池の回収を始めました。
 ニッケルカドミウム電池(NiCd)、ニッケル水素電池(NiMH)
 リチウムイオン電池、リチウムポリマー電池の無償回収をします。
 充電式電動工具の電池や、デジカメ等の充電式電池の処分にお困りの方は木下電機までお持ちください。

 電池メーカ、電池輸入業者が設立したJBRCという団体が、充電式電池の リサイクルを行っています。
 木下電機はJBRCの回収拠点に登録されました。

 充電式電池は貴重なレアメタル(ニッケル、カドミウム、コバルト等)を含んでいるので、リサイクルすれば再び資源として利用できます。

新型発電大将ランプ 発売、レンタル開始


量産中・・・
 高さ約90cm 大迫力の音量
 正面パネルのデザインは「MATSUI DESIGNing」です。


詳しくはこちら
「TEPCO地球館」様にレンタルしましたこんな使い方ができま す。

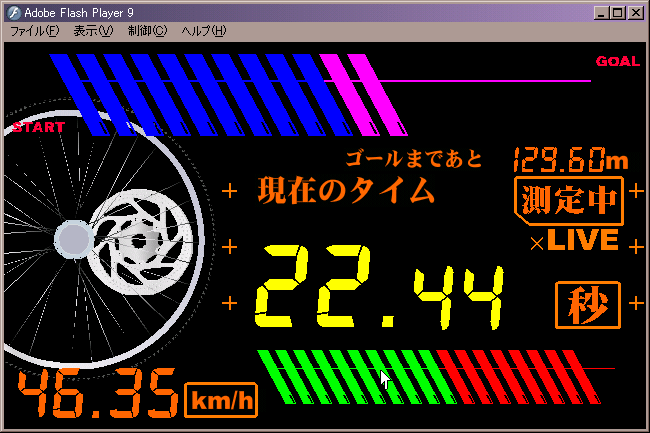

 サイクルタイムトライアル(FLASHゲーム制作)
企画:株式会社ビークエスト様
FLASH&機器一式製作:木下電機
FLASH画面デザイン:MATSUI DESIGNing 様

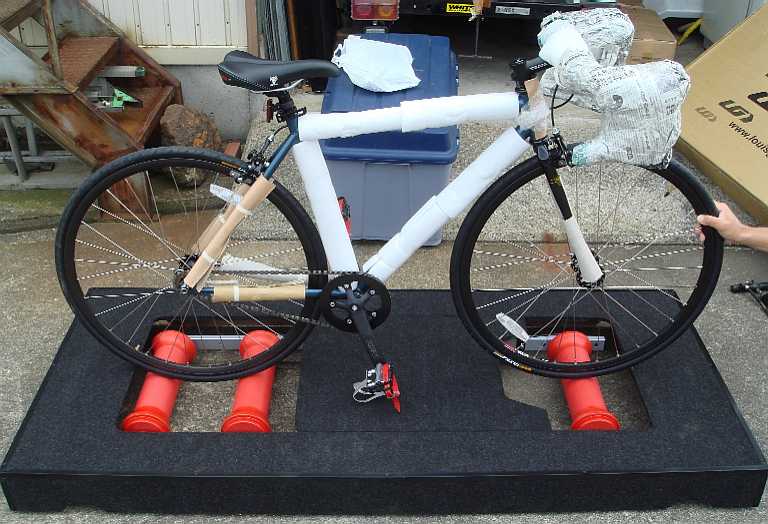

ローラ台上の自転車を漕ぐと・・・
自転車のタイムアタックゲームができる!

 ゲームの詳細はこちら
 サイクルタイムトライアル一式の購入については、株式会社ビークエスト様にお問い合わせください。

木下電機では
 センサーで拾った信号を元に、AdobeFALSHアニメーションをコントロールする技術があります。 ゲームや関連機器の製作は木下電機までご依頼ください。 お問い合わせはこちらまで。


「欽ちゃんランプ」ユニット イベント館向けの大 型用
欽ちゃんランプユニット 接続&セット内容
詳しくはこちら

「発電大将!」は設置工事も行います。
 透明アクリル板にカッティングシートでの装飾例.電球は E12ソケット10W
 工事例.「欽ちゃんランプユニット」取り付け、配線工事 いたします。

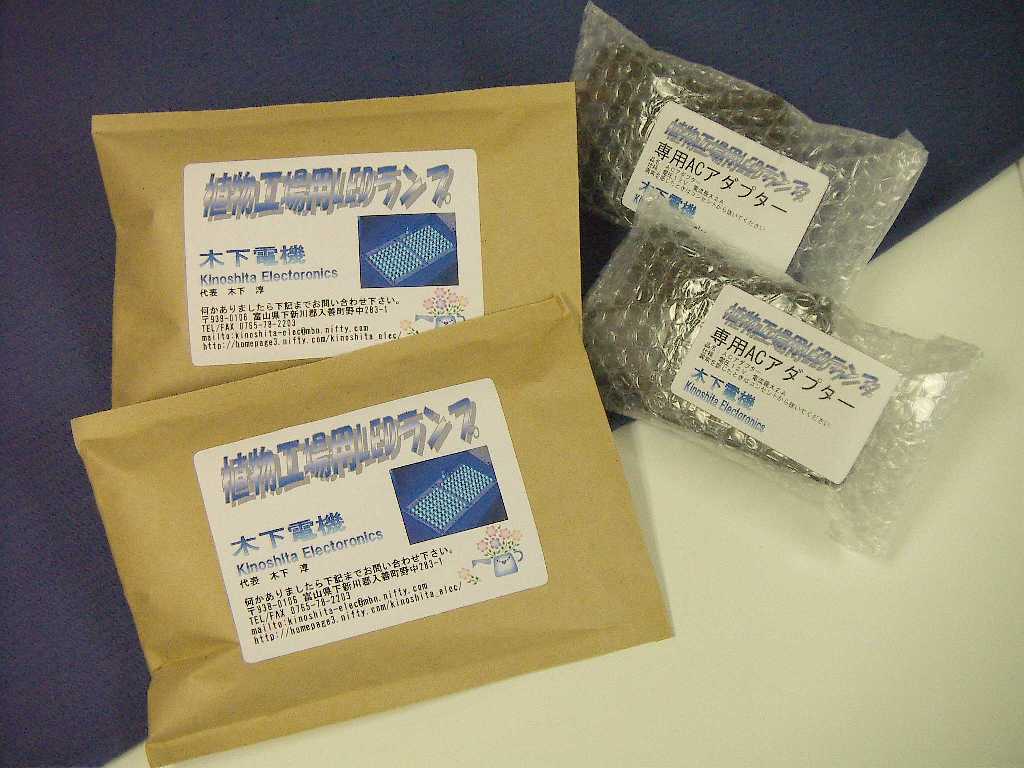

ついに発売 新型植物工場用LEDランプ!
これまでの10倍の効果を発揮!
光エネルギーが旧型LEDランプ比10倍です。
マイ・オークションをごらんください
Yahooオークショ ンにて販売中です。
パルスドライ バー内蔵
赤色LED64 個 青色LED6個
スタン ド仕様も可能です。
超高効率660nmLED採用
R/B比最適化
パルス点灯200μsecON/200μsecOFF
光出力赤色380mW 青色70mW
(旧型は 赤色光出力約39mW)
20cm離れた正面中心付近の光量子束密度は
260[μmol・m-2・s-1](計算値) を実現!
詳しくはこちら

植物工場用LEDランプパルスドライバー24Vに対 応!
販売終了です。
 植物工場用LEDランプをパルス点灯させるユニットです。LEDランプと電源の間に接続する だけでLEDランプをパルス点灯させます。
 パルスパターンは点灯200usec消灯200usecの繰り返しです。
 要望があり24V対応品を用意しました。
 24V対応品は 8〜30Vの5A出力対応で 4500円です。
 従来の12V対応品は4000円です。


詳細はこちら
カスタム品は直接メールにてお問い合わせ下さい。

人力発電機用インバータ、過電圧防止用負荷内蔵


販売終了です。
piccoloS.P.Aのエアロバイク型人力発電機に最適なインバータです。 負荷を内蔵しているので、インバータに接続する電気製品の消費電力が少ない場合でも過電圧によるインバータの故障を防ぎます。  AC100V55Hz150W疑似正弦波出力 サイズ 幅200×高90×奥180

販売価格55,000円
販売終了です。
詳細はこちら
カスタム品は直接メールにてお問い合わせ下さい。

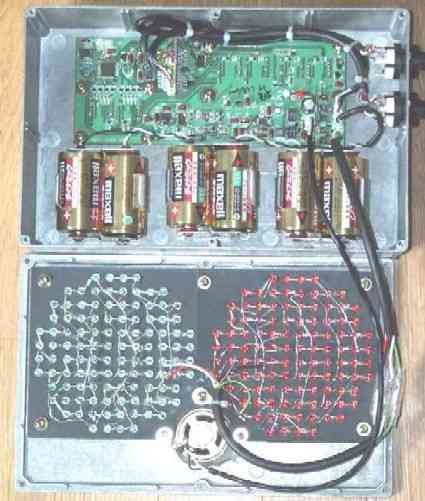

ポータブ ルシグナルレンタル開始
スイッチのみ簡単操作の信号です。単一電池4本で一日使える

40M以上延長可能です。

直径120mmのランプが2灯点灯

40Mまで延長できるキット 5日間25000円でレンタル
詳しくはこちら
お問い合わせ下さい。

カスタムLEDランプ製作します。

LED車内灯 白色LED64個 ワイド配光
参考価格15000円
お問合せ下さい。

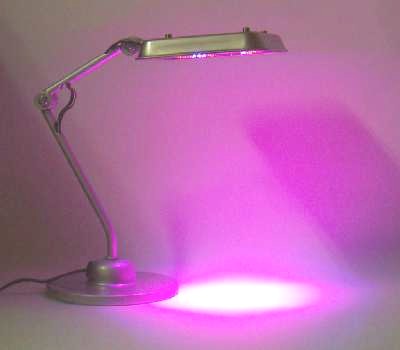

LEDスタンド 白色64個ワイド配光
LED部は蛍光灯や電球には真似のできない薄さ!約20mm
非常に明るいので細かい作業用に
植物栽培用にも使用できます。
赤色LED 青色LEDバー ジョンもあります。
電源はAC100V
ヤフオクで販売中18000 円
お問合せ下さい。

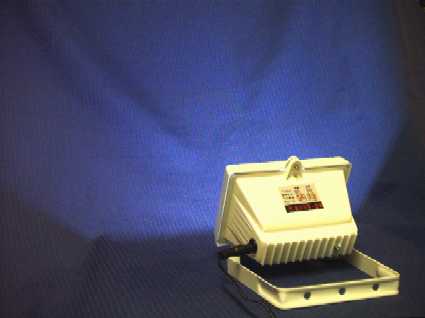

LED投光器 入力4W 全光束108lmのLED採用
ACアダプタでも、シガライターソケットでも使用できます。
本体は防滴構造、屋外で使用できます。
キャンプや、魚釣りにいかがでしょうか?
予定価格 15000円
お問合せ下さい。

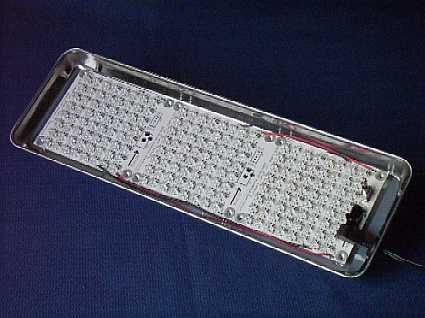

カスタムLEDランプ 白色LED192個のスポット配光
強烈な光です、直視できません。
 LEDランプ基板3枚仕様 参考価格45000円
お問合せ下さい。
 LEDランプのメリット
・反射鏡が無くても、ある程度の指向性が得られる >薄くできる
・頻繁な点灯消灯が可能 >蛍光灯は寿命が短くなります。
・消費電力が小さい >蛍光灯並みの消費電力です。
・虫があまり寄ってこない >紫外線は出ていません。
・光を当てても対象物が熱くならない >赤外線は出ていません。

※LEDランプの用途
 狭いスペースでスポット光が必要。
 高温の電球による火災の心配がある場所。
 短時間で頻繁に点灯消灯を繰り返す場合。
 虫が寄らないので食料品を扱う場所での照明に。
 魚釣りの集魚灯に。

 LEDランプ基板1枚あたり 12V 0.6A 7.2W
 標準でシガライターソケットが付いています。
 単1乾電池用インバータ付き電池ボックスでも使用できます。

お問合せ下さい。

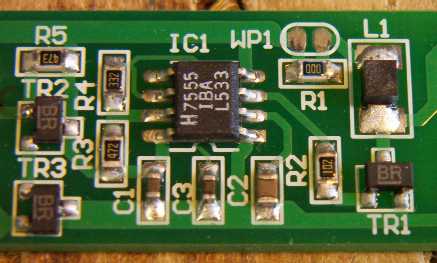

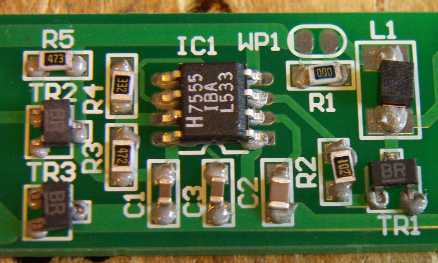

クリーム半田塗布後

リフロー後

面実装部品のリフロー、挿入部品のフロー半田付けします。
詳しくはこちら

お問合せ下さい。


 AMB社のレース用計測ソフト、「Orbits3」に接続できる リアル タイム順位表示PCディスプレイです。
 「Orbits3」を動作させているパソコンと別に、リアルタイムに順位、タイムが表示できます。
 レース中の順位やタイムがリアルタイムに表示されるので、ギャラリーも盛り上がること 間違いなし!

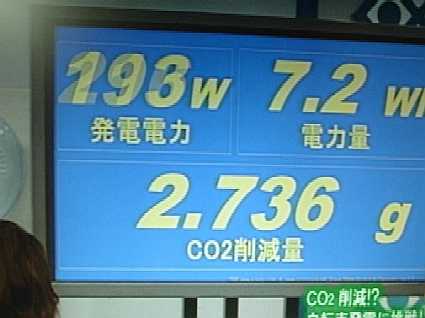

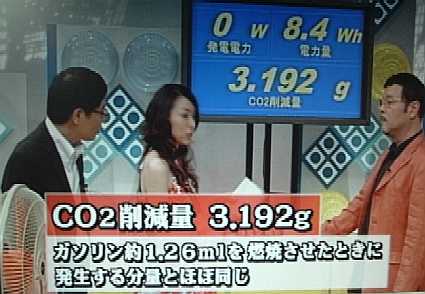

 お待たせしました。電力量表示器のPCバージョンです。

CO2削減量表示も可能。
 詳しくはこちら

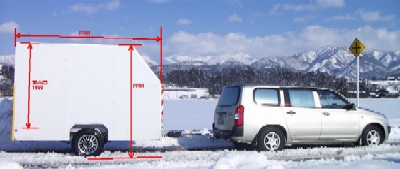

トレーラの荷台製作します。

詳細 はこちら

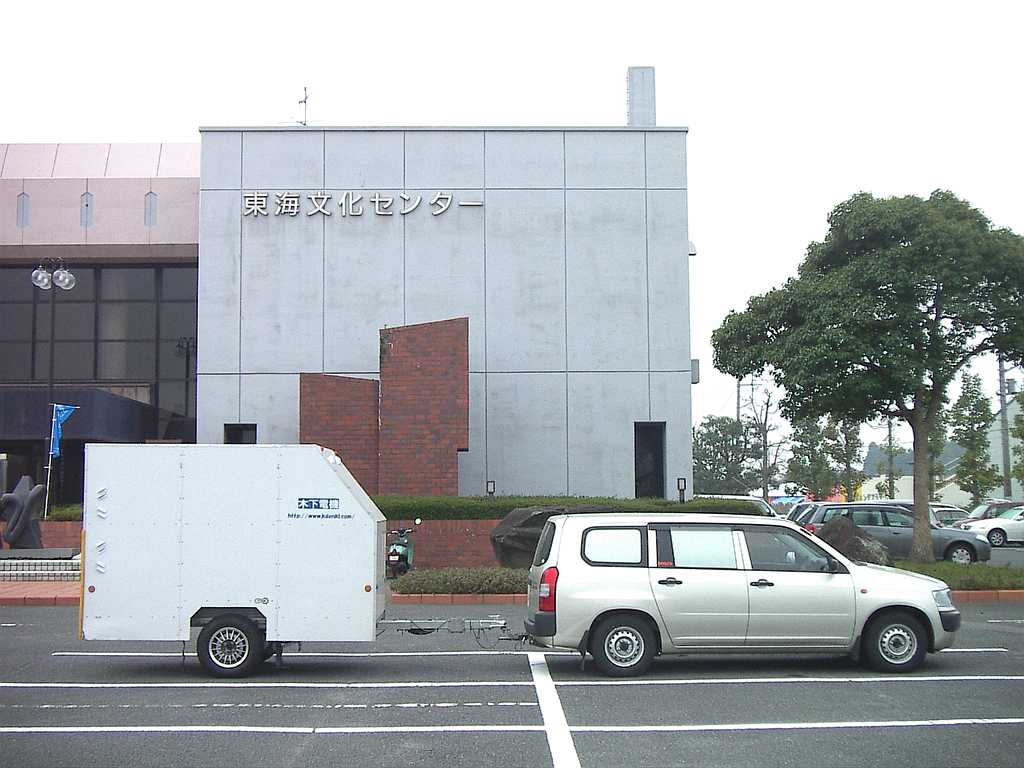

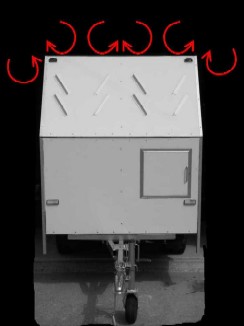

走行性能改善のため
VG装着
 BOX正面に見える「逆ハの字」がVGです。
VG自体も抗力を生じますが、渦巻状の流れを発生させ空気の乱れを防ぎ、車体後部で発生する負圧を低減し、車体トータルでの抗力低減を目論見ます。
 ひいては走行安定性増加、燃費低減が可能なはず!
ただいまテスト中です。
 VG装着前後の燃費と、牽引力の測定で判定します。
 速報: 7%程度燃費改善ありそうです。  VGサイズの最適化が必要です。

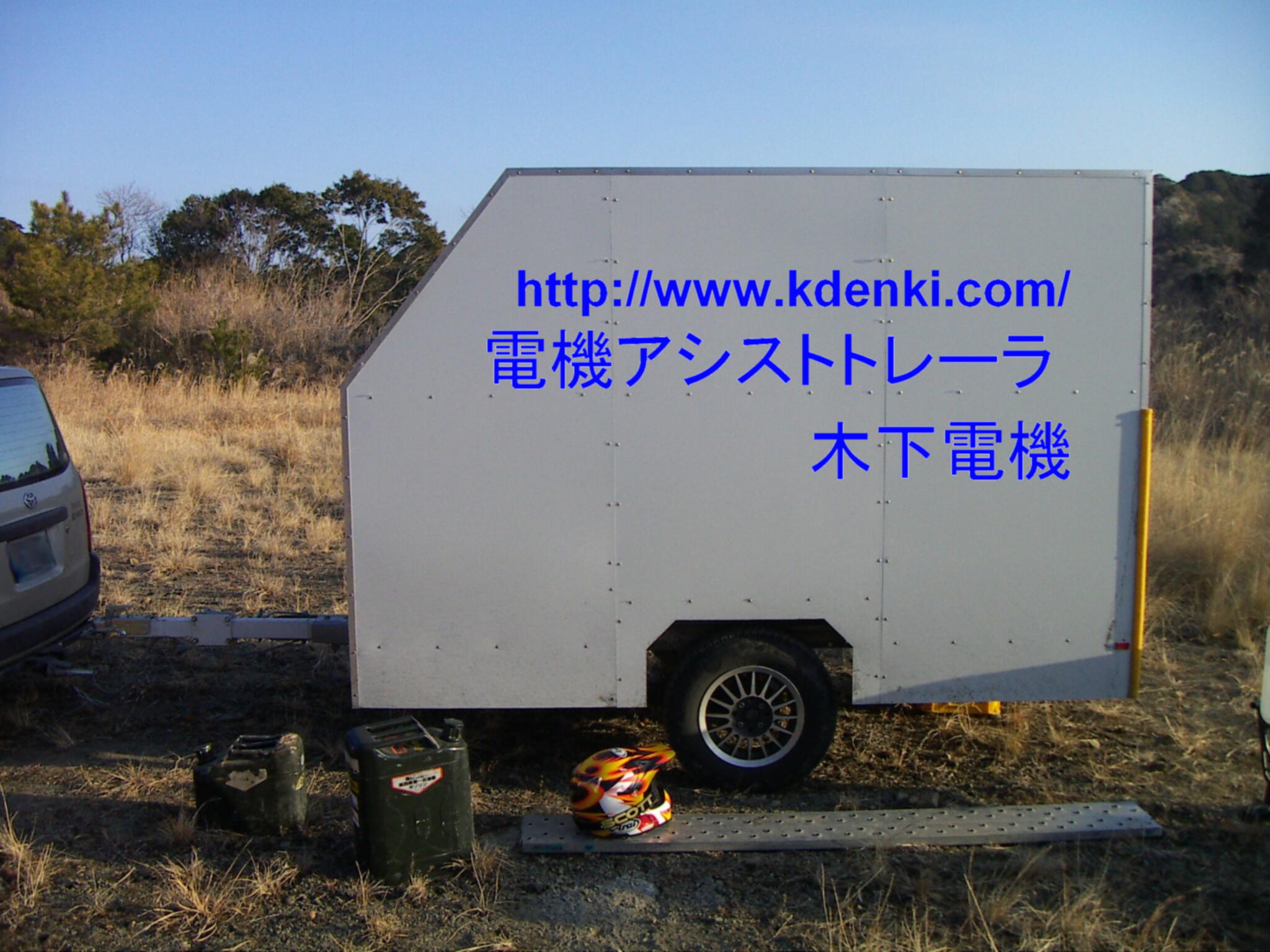

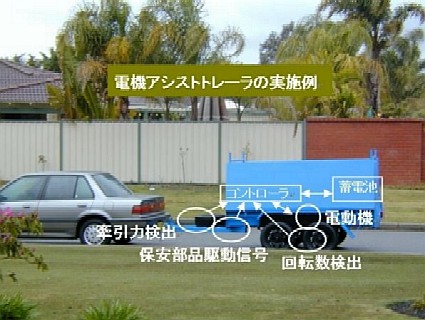

アシストトレーラ構想 発表! 詳細は写真をクリック↑
 トランポ革命をおこします。
 アシストトレーラでらくらく遠征、地球に優しく。詳細はこちら

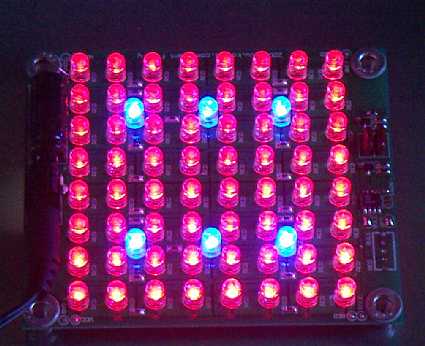

青色点灯 赤色点灯
画像クリックで植物工場LEDランプのページに飛びます

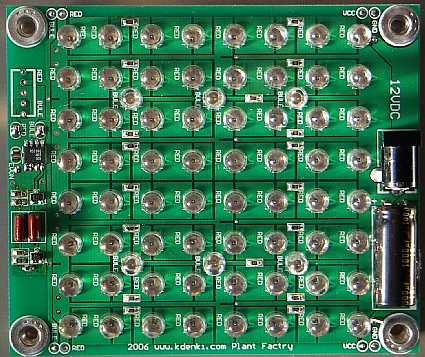

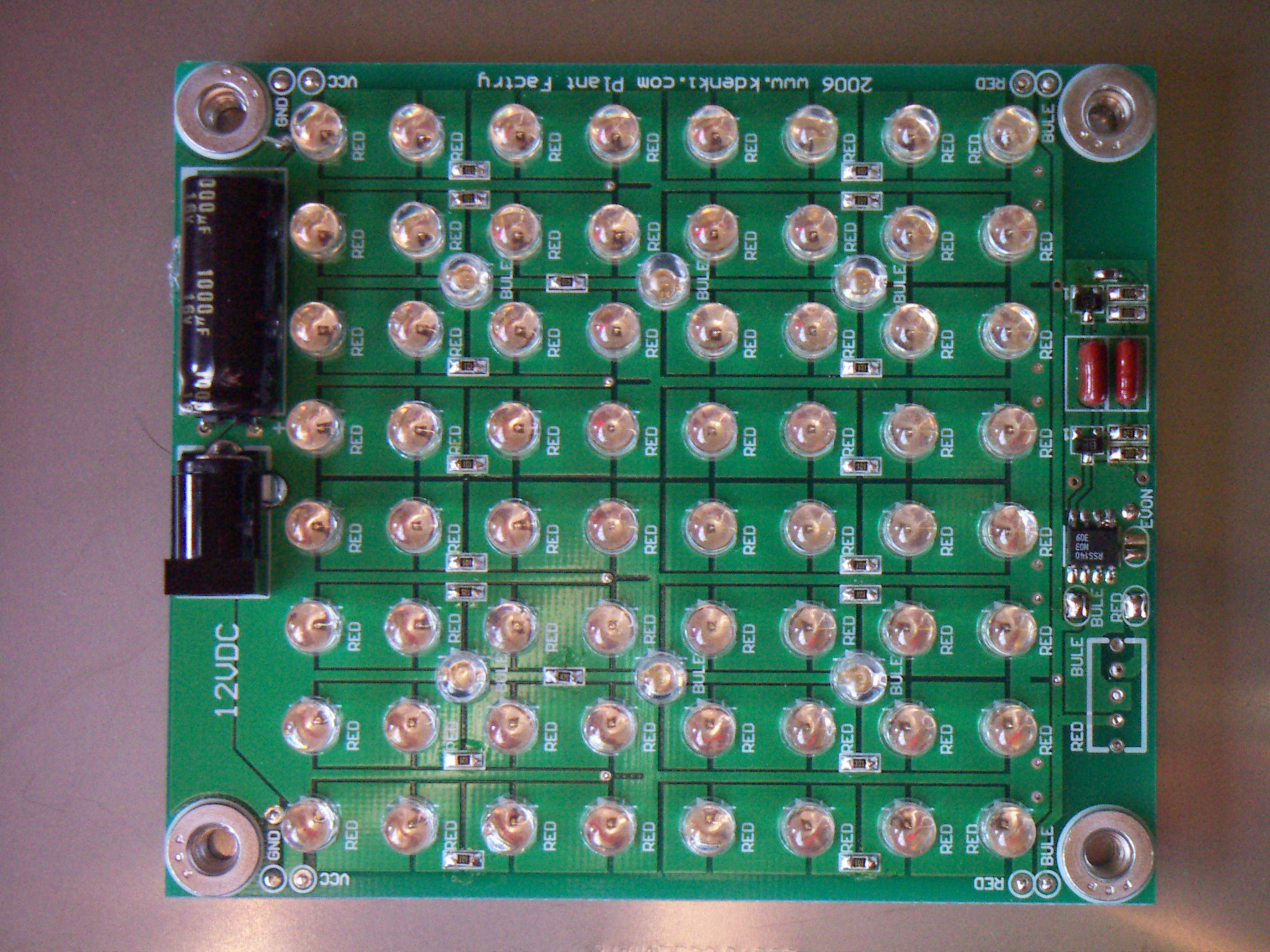

植物工場用LEDラン プ。
2006/3/18 次期基板からパルスドライブに対応しま す。 仕様は周期2.5kHzデューティ50%です。 価格は据え置きです。 現在の基板在庫が販売完了後順次切り替わります。 回路図はこちら

 LEDの色は赤、黄、緑、青、白と対応できます。
 お問合せ下さい。

以前の更新

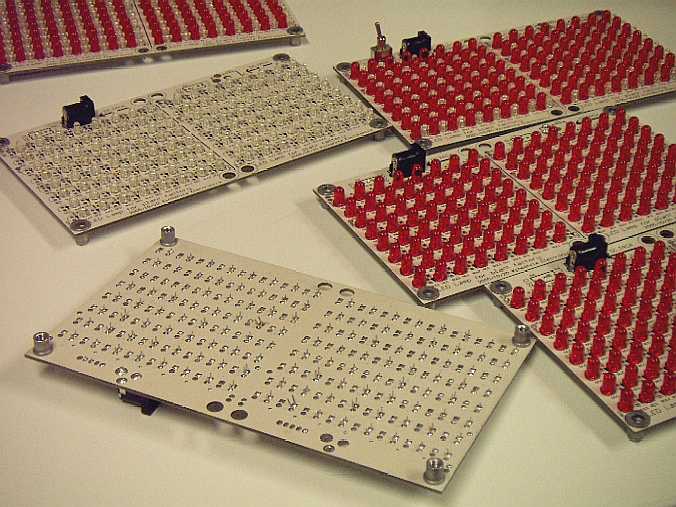

  木下電機では早速プリント基板を製作しました。
 11月5日にプリント基板が入荷したので、早速LEDを実装し連続動作試験を行っているところです。
 赤色LED青色LEDの両方が実装されており、 スイッチで切り替えることができます。

 デジカメがハレーション起こすほどまぶしく青色LEDが点灯しています。

 piccoloS.P.Aとの共同企画!
 野菜をLEDランプで育てると、栄養満点な野菜が露地の3倍速で栽培できるそうです。
画像掲示板に大きな写真アリ

詳細はこちら「プロダクツページ」

 ラリーのレギュレーションで必要な「ダストランプ」としても利用できそうです。
11/18追加 ヤフオクでLEDランプの販売開始しま した。
ラインナップは
1.赤128個青128個のSW切り替え式 33000円
2.赤128個 17000円
3.青128個 23500円
となっています。

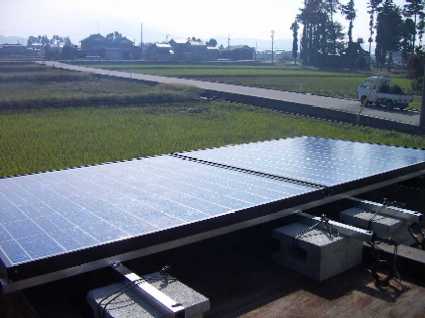

太陽電池設置しまし た。
太陽電池のレンタル準備中です。 お問合せはこちらまで
太陽電池関連ページはこちらです。
  実験用電源に利用します。
 アシストトレーラ電気回路実験には90Vの電源が必要です。
 木下電機では90V出力の直流電源を持っていないため、バッテリを7個直列で利用しますが、充電電源に太陽電池を利用します。 充電回路(アナログMPPT付き)はオリジナルで製作します。

 設置フレームは&Square;25の角パイプを溶接、ハケ塗り仕上げ。
 太陽電池はシロウマサイエンス製、113Wパネルを2枚。
画像掲示板に大きな写真アリ

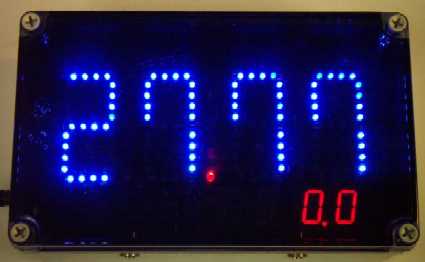

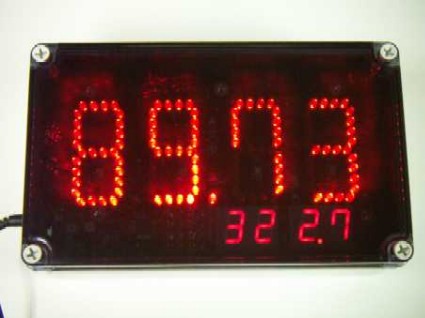

大型数字表示器 電力表示、タイム表示等等
屋外使用での視認性を重視しています。
晴天の野外イベントでもクッキリハッキリ見やすい表示です。
 大きい数字と小さい数字の合計8文字表示可能。
 数字の大きさは75×40(mm)あります。
 ケーブルで100m先まで延長することが可能、パソコンから100m先の表示器に数字表示させることもできます。

青色LED表示も追加されました!
他にも緑、黄、白に対応できます。
日中視認性が良いのは赤色ですがカスタマイズ可能!

 piccoloS.P.A殿の人力発電機用に発電電力の表示器として採用 されました。
 発電量表示器関連はこちら


 現行のオーディオシステムです。
 左からオーディオアンプ(電流出力)、アンプ用の電源、MUSIC BIRDチューナー 、その上にポータブルCDプレーヤ(一応 1BitDAC)
 詳細はこちらミュー ジックバードはチャンネルが減ってしまいました。 その代わりのSPACEDiVAはMP2で100チャンネル。 無圧縮のPCM放送は無駄と言われるかもしれないが MP2,3 BCAAC等圧縮かかっている音はなじめないなぁ。えっ!衛星はJCSAT-2Aで110度でもないの?? モバHOのほうがイイ?2005/9/10

- 2009.August -

1 2
3 4 5 6 7 8 9
10 11 12 13 14 15 16
17 18 19 20 21 22 23
24 25 26 27 28 29 30
31
- 2009.September -

1 2 3 4 5 6
7 8 9 10 11 12 13
14 15 16 17 18 19 20
21 22 23 24 25 26 27
28 29 30
- 2009.October -

1 2 3 4
5 6 7 8 9 10 11
12 13 14 15 16 17 18
19 20 21 22 23 24 25
26 27 28 29 30 31
- 2009.November -

1
2 3 4 5 6 7 8
9 10 11 12 13 14 15
16 17 18 19 20 21 22
23 24 25 26 27 28 29
30
- 2009.December -

1 2 3 4 5 6
7 8 9 10 11 12 13
14 15 16 17 18 19 20
21 22 23 24 25 26 27
28 29 30 31

過去画像

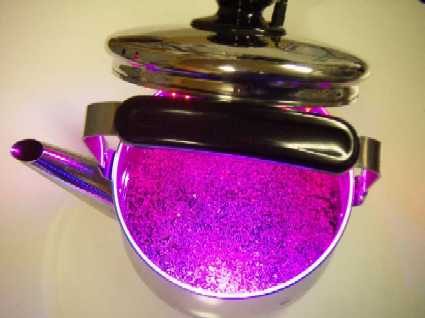

ヤカンでヤサイ

Piccolo人力発電機の配達と、
出張サービス

スタートシグナル

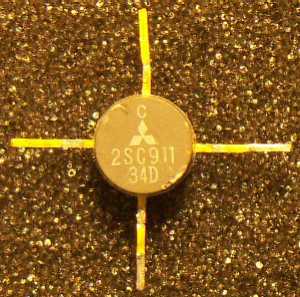

2SC911

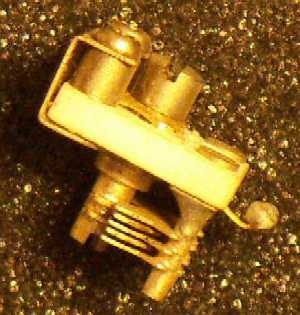

エアトリマコンデンサ

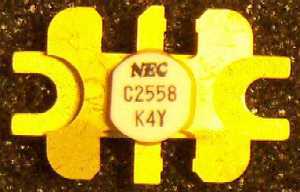

2SC2558

PC8001

昔作った安定化電源

再生式0-V-1受信機
プレート電圧12V!?

3kW直流電源

デジタルオシロHP54600B

貸出用ノートパソコン

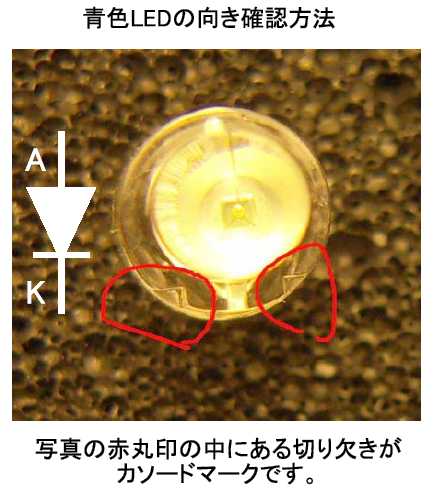

LEDの向きの見分け方

LED照明3連スペシャル

発電量表示(後ろのディスプレイ)

発電量表示(後ろのディスプレイ)

発電量表示(後ろのディスプレイ)

トレーラで灯油の買出し

トレーラで雪道走行

トレーラで薪運び

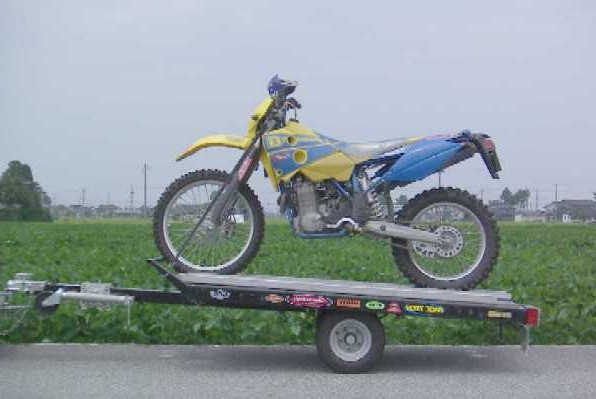

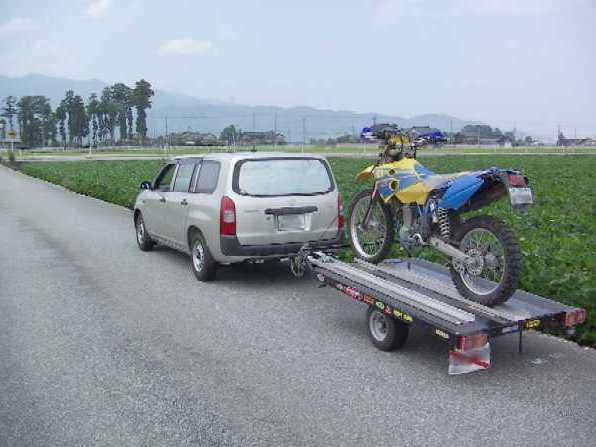

トレーラでオフロードバイク運搬

トレーラでオフロードバイク運搬

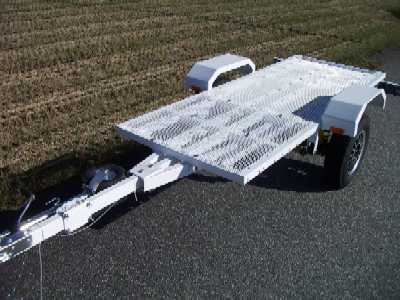

ベーストレーラ

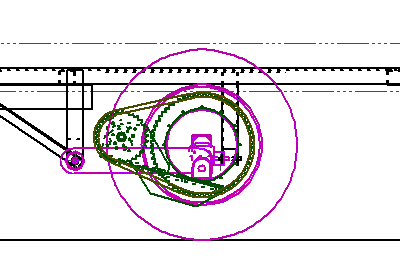

トレーラ足回り

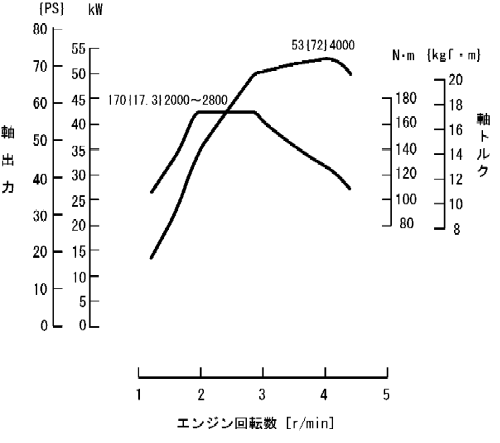

プロボックス走行曲線
