 木下電機の覚え書き&回路図公開ページです。

試験用大型電子負荷
熱消費型電子負荷仕様
入力電圧範囲
10〜100 残留抵抗分2Ω
V
入力電流範囲
0〜40A
A
入力電圧極性


ピーク負荷電力
1500
W
連続負荷電力
1500
W
入力電力制限
1500
W
過電流保護
栓型ヒューズ&ブレーカ










熱消費型とバッテリ充電型の 比較
種類
熱消費型
バッテリ充電型
入力電力
の処理
熱として放出
バッテリに充電
連続稼動
可能
満充電で稼動終止
難点
熱設計
バッテリマネジメント
充電電力量を大きくするのが難しい
大電力インバータ

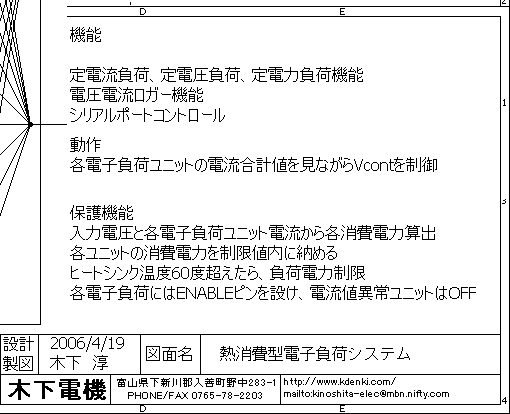

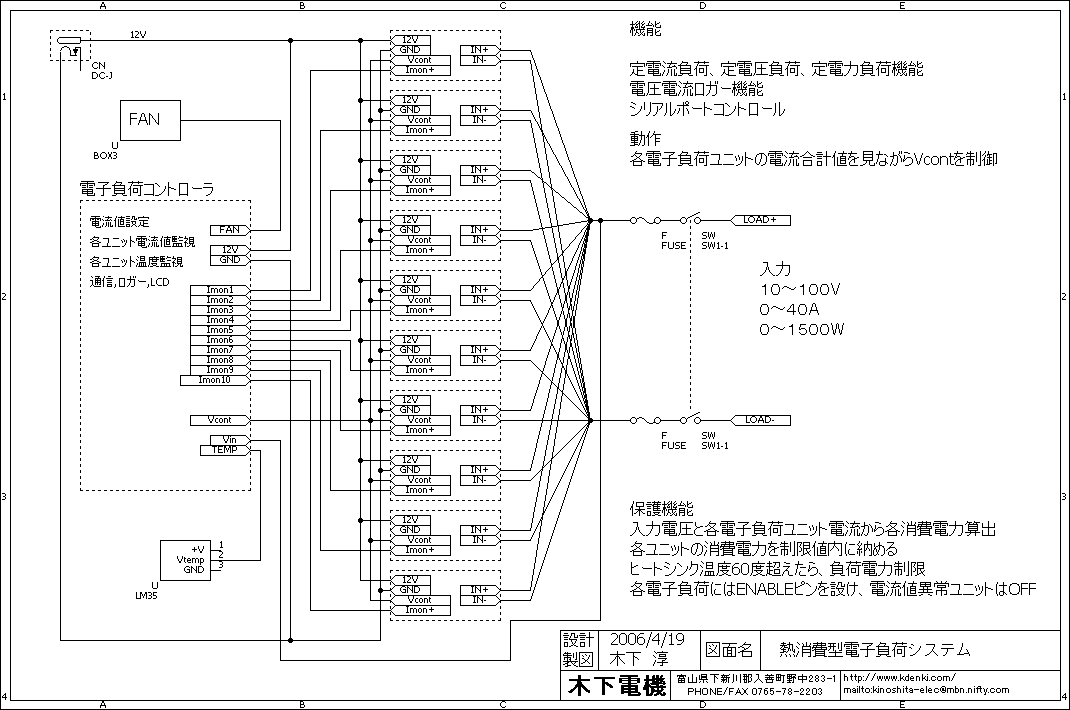

電子負荷回路図は 上画像をクリック

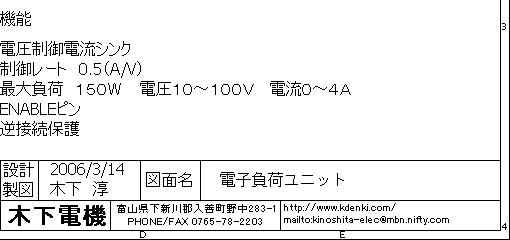

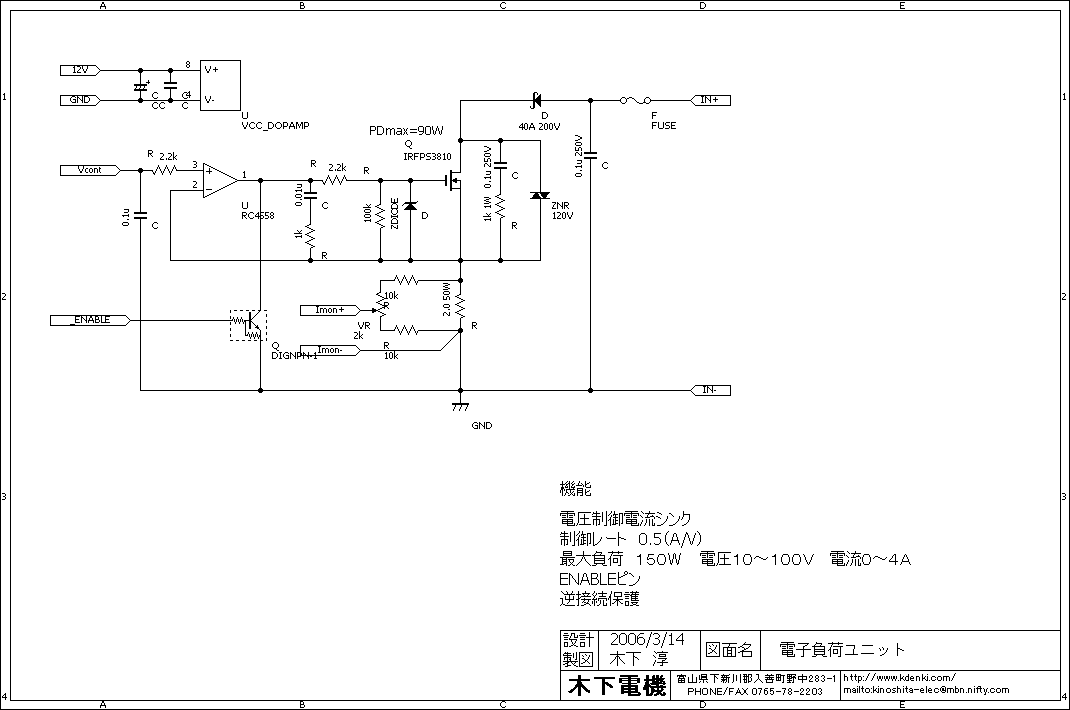

電子負荷ユニット回路図は上画像をクリック



 バッテリ充放電試験、発電機試験、太陽電池試験のために必要な電子負荷開発です。
 市販の電子負荷は高価ですし、定電圧モードの反応が遅いので製作します。
 開発ステップとして
 1. 熱消費型
 2. バッテリ充電型
 を考えています。
 1.の熱消費型は負荷電力を単に熱として消費します。 熱設計が重要になります。
 2.のバッテリ充電型は負荷電力はバッテリに充電します。 バッテリが満充電時には負荷を大きくできないのと、バッテリマネジメントが必要になります。
