リニアテクノロジー社の回路設計サポートツールについて

概要

トピック

• BodeCAD　DCDC制御ループの応答特性解析ツール
• The Configrator　精密抵抗入りAMPを使った回路の設計支 援ツール
• FilterCAD　スイッチドキャパシタなどのモノリシックフィルタの設計ツール
• LT1568 Filter Desigin Guide　LT1568 を使ったフィルタ設計ツール
• Noise　LOWノイズアンプの設計支援ツール

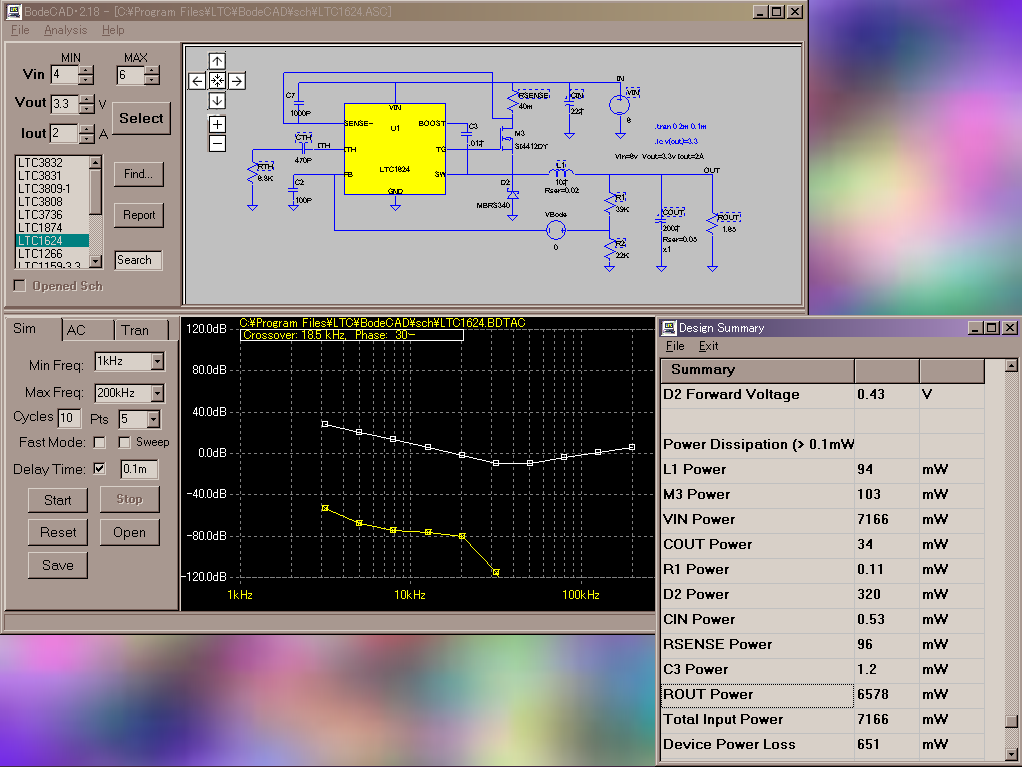

DCDC制御ループの応答特性解析ツール BodeCAD 制御ループ内に電圧源を加えてループの応答特性を解析します。 NF社のFRAで解析するのと同じことが出来ます。 シミュレーションを走らせると裏で勝手にLTcpiceが走ります。　なのでLTspiceの同時インストールが必須。

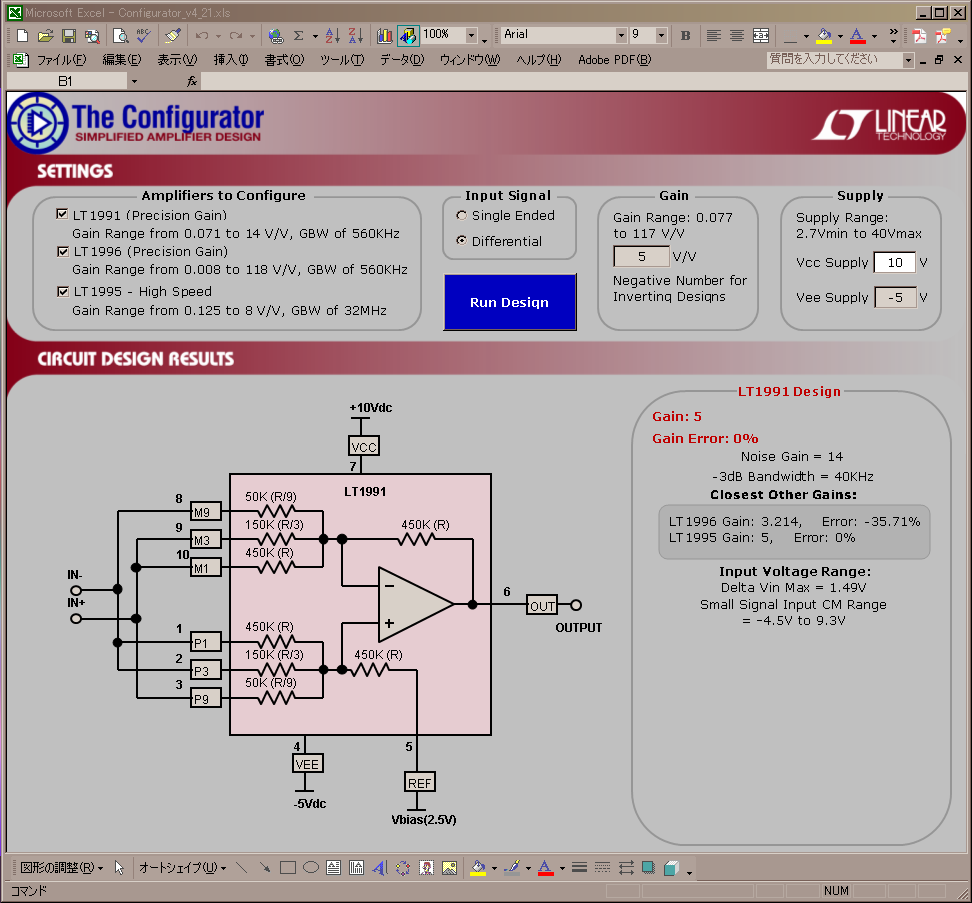

精密抵抗入りAMPを使った回路の設計支援ツール The Configrator LT1991、LT1995やLT1996は、 トリミングされた精密抵抗が内蔵されていて(下の画面コピー参照)デバイスのピン接続を工夫することで 0.5%程度の精度で反転、非反転、差動、さらにバッファ付き減衰用に構成可能です。 LT1991 Precision, 100µA Gain Selectable Amplifier LT1995 30MHz, 1000V/µs Gain Selectable Amplifier LT1996 Precision, 100µA Gain Selectable Amplifier 　LT1991は0.04%　LT1995は0.2%　LT1996は0.05%の利得誤差で無調整化できるから、良く使います。 でも内蔵抵抗の抵抗値が大きいので低ノイズ用途で使用するときは注意が必要。 EXCELのワークシートでマクロを使って動作するので、PCセキュリティの調整が必要です。

上の画面のように回路図表示されるので結構実用的です。

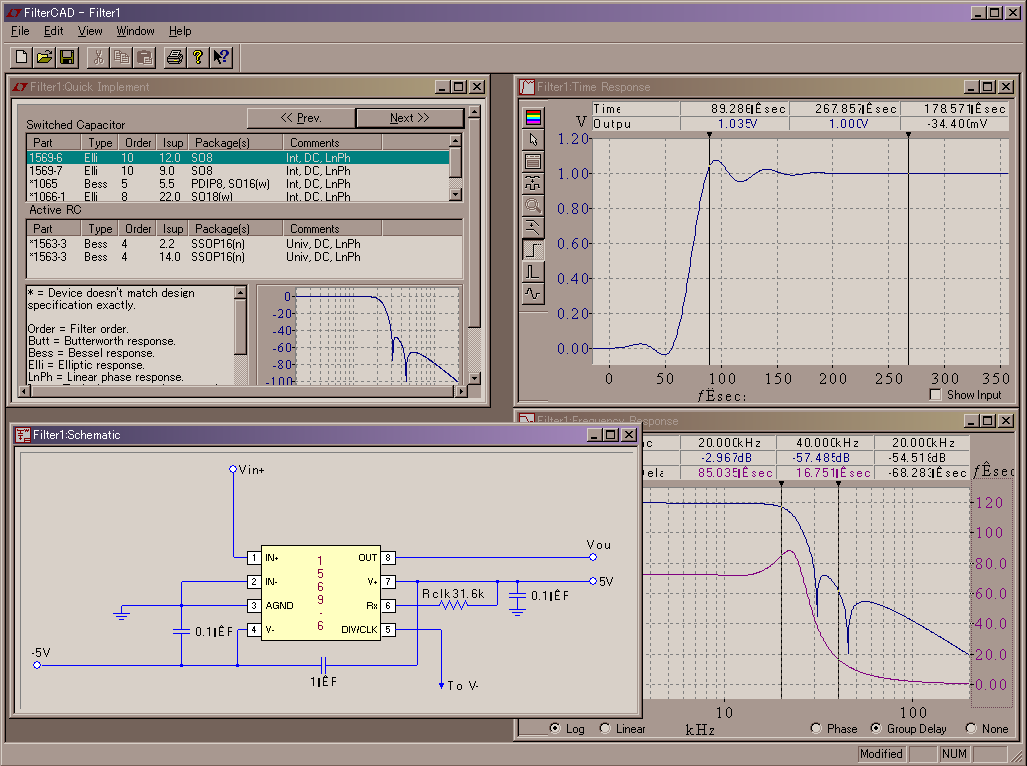

スイッチドキャパシタなどのモノリシックフィルタの設計ツール FilterCAD 結構本格的なフィルタ設計ツールで、遮断特性を見ながらデバイス選択できます。 LTspiceはインストールされていなくても良いようです。 スイッチドキャパシタフィルタは次数を取りやすいですが、折り返しに注意ですね。

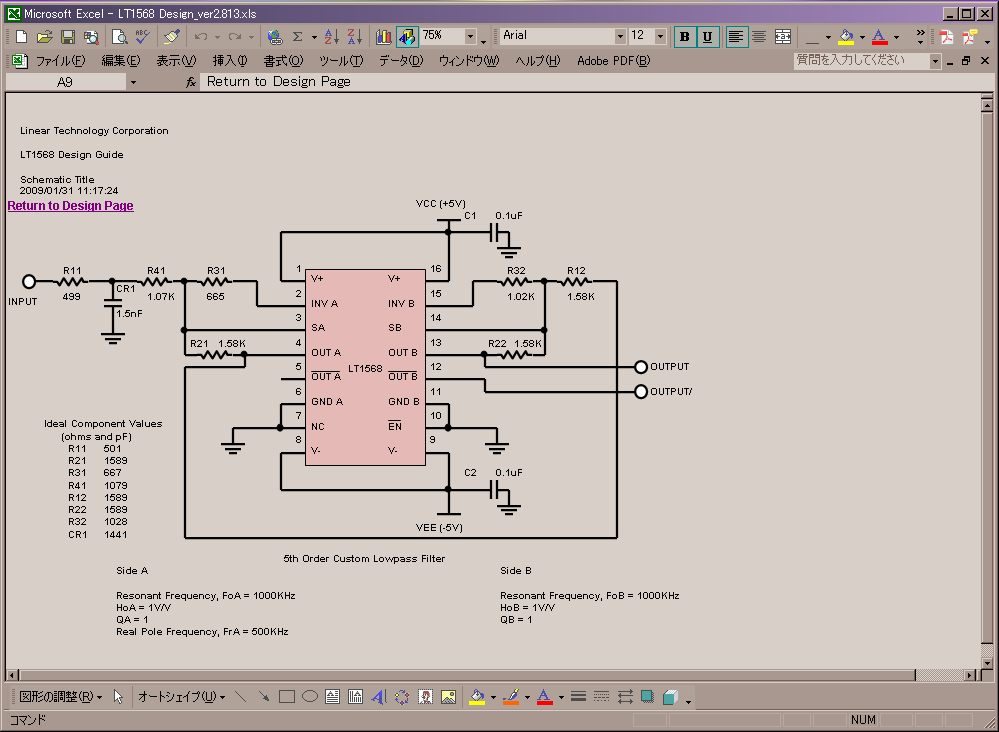

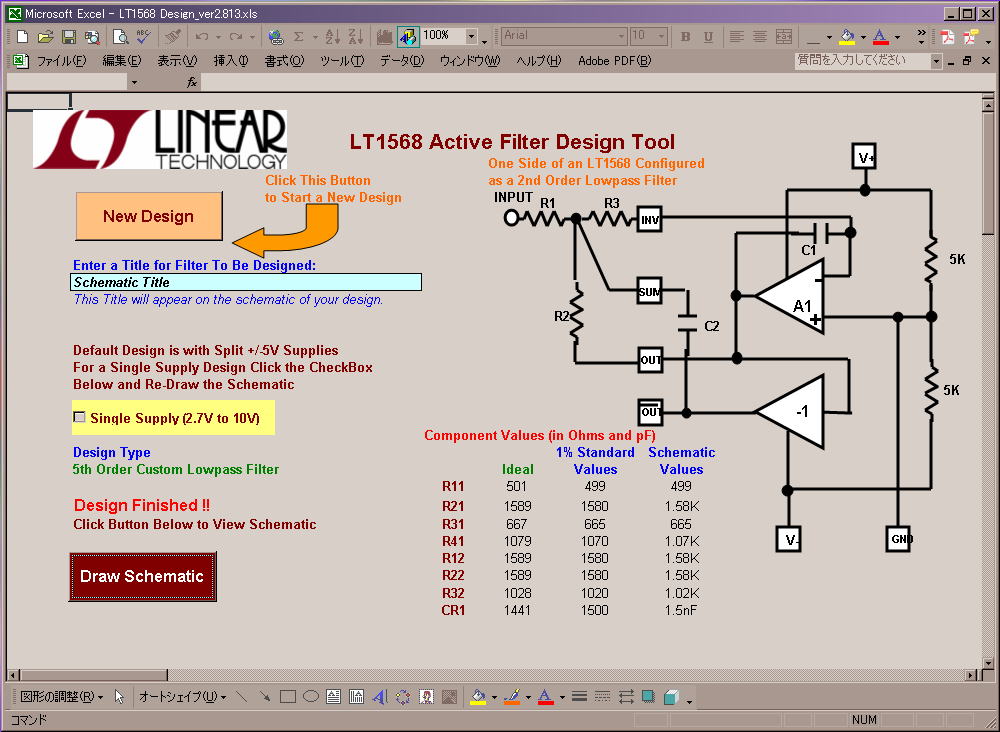

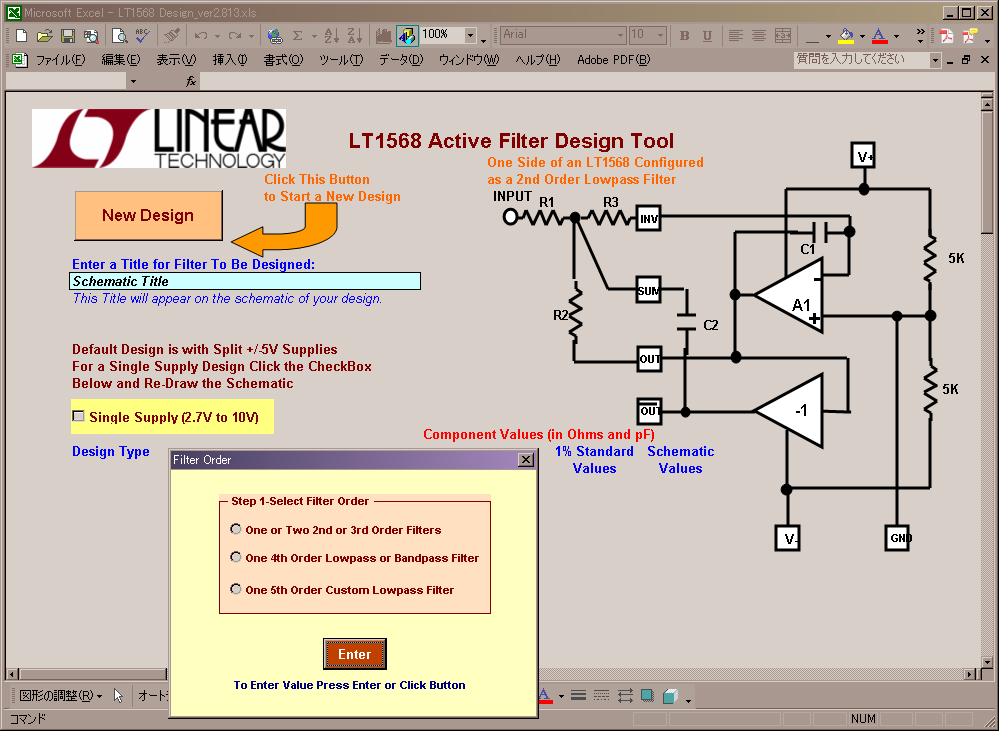

LT1568を使ったフィルタ設計ツール LT1568 Filter Design Guide EXCELのワークシートでマクロを使って動作するので、PCセキュリティの調整が必要です。 LT1568 - 超低ノイズ、高周波数アクティブRC、フィルタ・ビルディング・ブロック

低ノイズ増幅器のためのOPAMPセレクトならびに、特性算出 Noise インストールしてみたらDOS窓で動くツールだった。 DOS窓ツールは日本語環境で動かないことが多いので、US環境に設定したCONFIG.USとAUTOEXEC.USを用意しておくと便利。

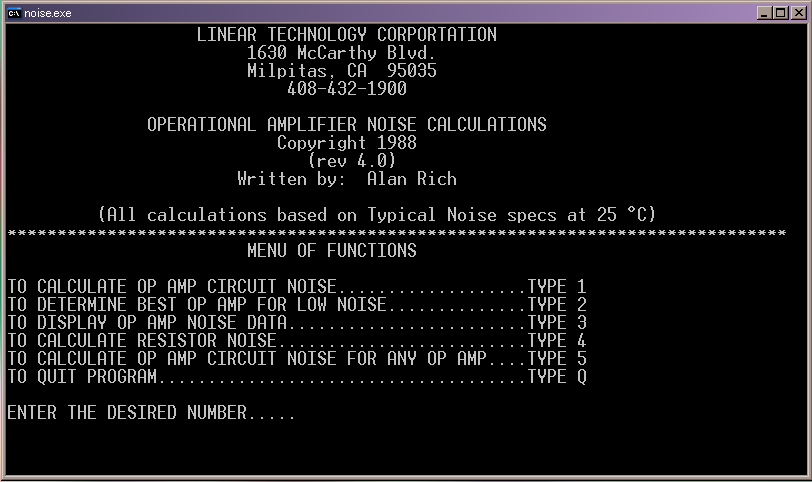

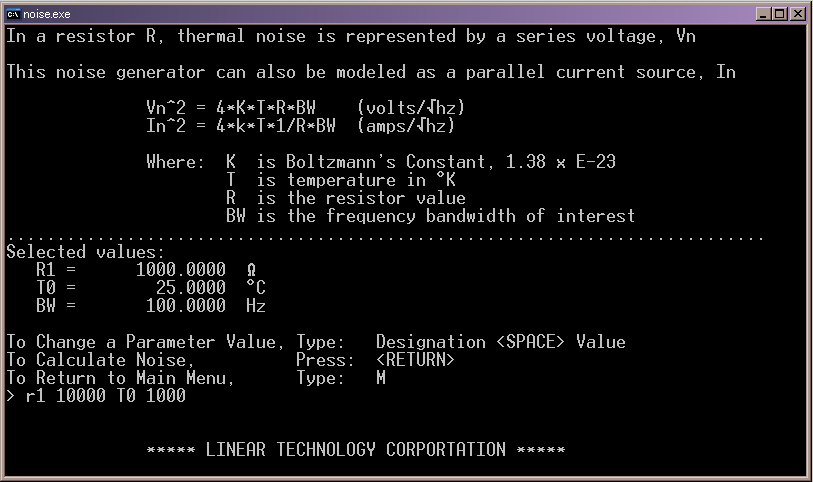

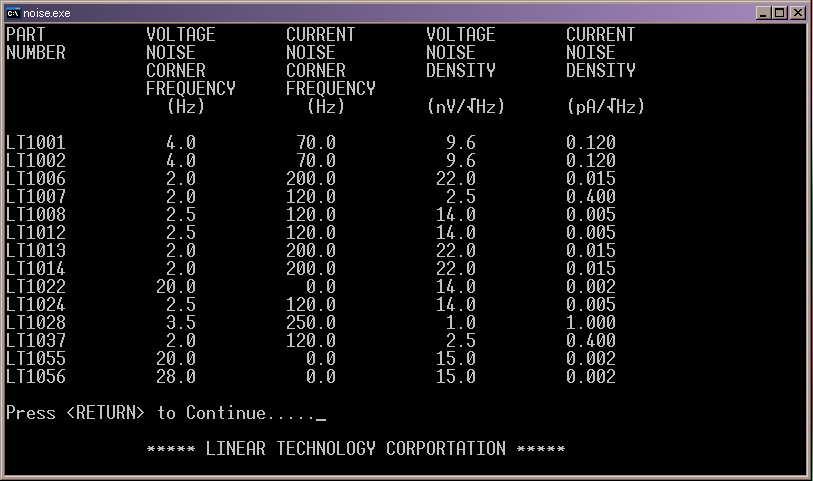

起動後のメイン画面　DOS窓はUSモードじゃないと動きません。 OPAMPセレクタ　性能を表示しているだけです。　2,000年までのもの？ 抵抗から発生するノイズ量を計算してくれます。　いわゆる4kTRBってヤツですね。
