木 下電機プロダクツ
[LED Lamp2]
植物工場用LEDラン プ2
ついに発売  新型植物工場用LEDランプ!
これまでの10倍の効果を発揮! すべてパルス点灯します
基板外観パルスドライバー付
赤色LED64個 青色LED6個
スタンド型仕様 品




660nm 2800mcd
の超高輝度LEDランプを使用しています。
上段:8連タイプ
下段:3連タイプ

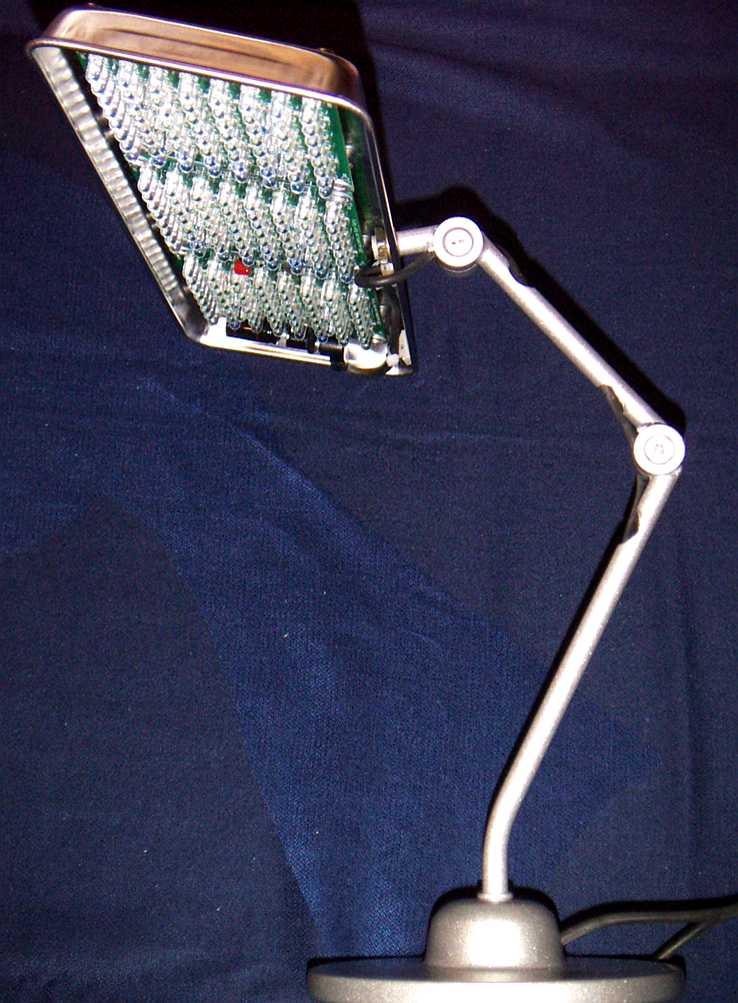

3連タイプスタンド型

パルス点灯回路内蔵 照射光波長 660nm & 470nm

「植物工場用LEDランプ2」の仕様 代表値
赤色LED

使用数量
64

中心波長
660
nm
輝度
2800
mcd
使用LED一個 あたりの出力
(輝度と波長から算出)

mW
使用LEDの半 値角
30
DEG
青色LED
使用数量


中心波長
470
nm
輝度
5800
mcd
使用LED一個 あたりの出力
(輝度と波長から算出)
12
mW
使用LEDの半 値角 60
DEG
パルス点灯
点灯時間
200
μsec
消灯時間
200
μsec
電源

コネクタ
DCジャック  外形φ5.5 ピン径φ2.1
電源電圧
12

消費電流
0.4

サイズ
外形
幅85.0×奥 100.0×高25.0
mm
取り付け穴
基板4隅から 5mmの位置 M4ネジ4箇所
質量
54

防湿処理
コーティング剤(LOCTITE23552)にて全面防湿処理

付属品
ACアダプター 12V 1.0A 80g

価格表
※「自作用プリント基板」以外はACアダプタ込みの値段です。

植物工場 用LEDランプ2
標準タイプ
赤色LED64 個 青色LED6個タイプです。
24,500円
標準タイプ
スタ ンド型
標準タイプ LEDランプのスタンド仕様です。
30,000円
2倍サイズ
赤色 LED128個 青色LED12個タイプです
販売終了
33,000円

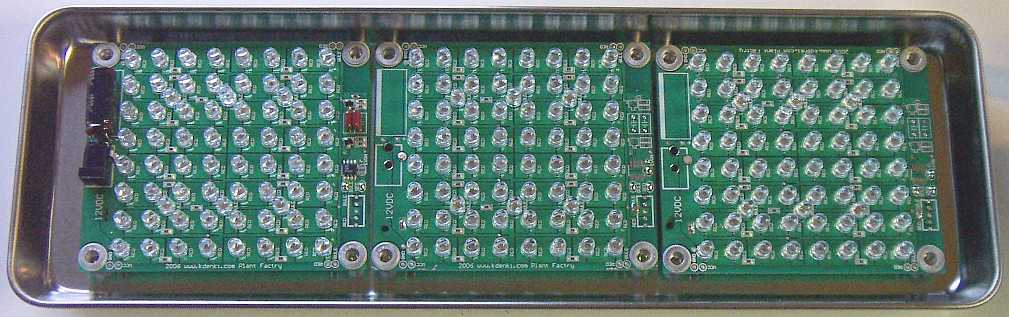

3連タイプ
ステンレス製 ケースに標準タイプを3台搭載したタイプです。

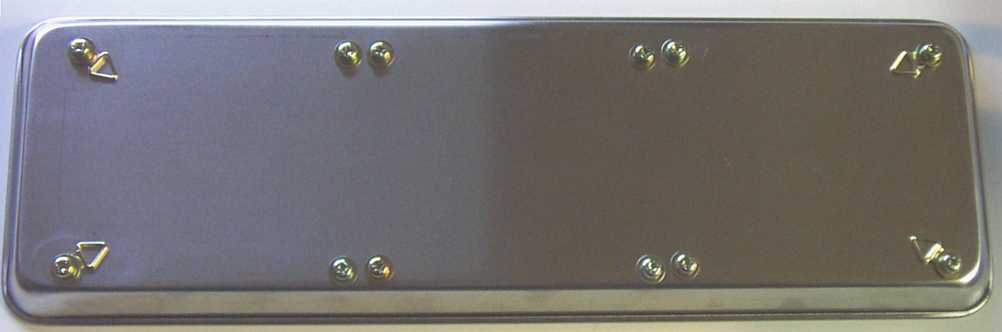

  (写真)  (4 隅に吊下金具がついています。)
53,000円
3連タイプ
スタ ンド型
3連タイプ LEDランプのスタンド仕様です。(写真)
58,000円

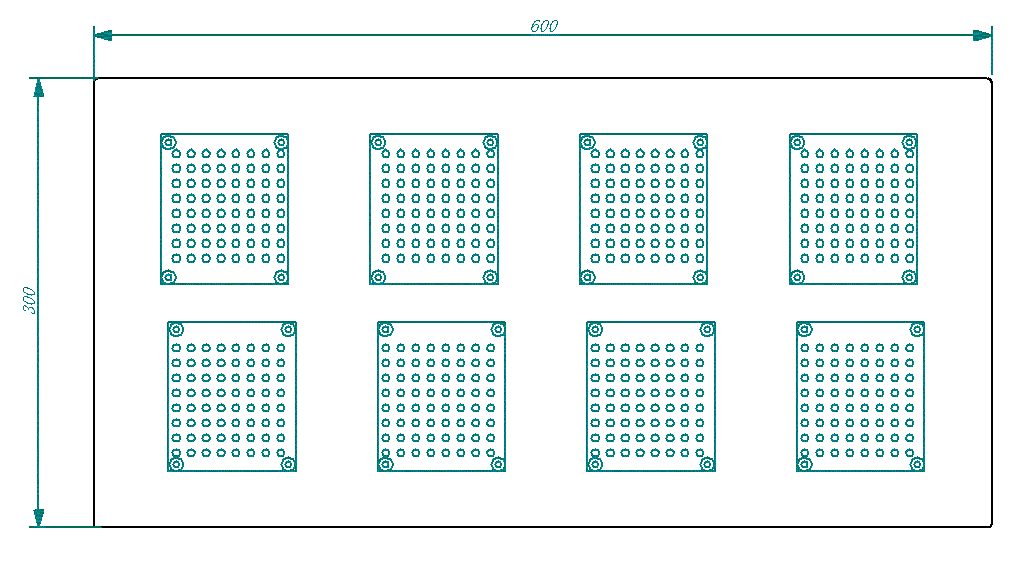

8連タイプ
スチール製ケー スに標準タイプを8台搭載 (写真)
したタイプです。
300×600の範囲にLED光を照射します。
プラグトレイ等での栽培用です。
137,000円
自作 キット、専用基板など
標準タイプ
自作 キット
赤色LED64 個 青色LED6個タイプの自作キット 17,000円
自作用
プリント 基板
LED以外の部 品付属 チップ部品実装済み ACアダプタ別
5,000円
ACアダプタ
12V1A   (秋月電子通商さんからの購入品です)
1,000円




お問合せ、ご注文フォーム


 植物工場用LEDランプの最新型です。 木下電機の約1年間の研究成果を凝縮いたしました。

特徴
・波長660nm高効率LED
 半値角30度 2800mcd
 (パルス点灯にも適した超高輝度LEDです。)
 光量の大きな角型LEDは70mA程度の電流を流すことができて光量も多いですが、最大電流規格が75mA程度だったりと、パルス点灯時の電流増量に向きません。

RED/BULE比=5
・200μsecでON/OFF
  パルスドライバ内蔵
・旧型植物工場用LEDランプの10倍の効果を発揮します。


使用LEDランプの性能
・ 赤色LED 波長660nm 輝度2800mcd 出力約6mW 半値角30度
・ 青色LED 波長470nm 輝度5800mcd 出力約12mW 半値角60度

 「LEDランプ2」1台あたりの
光出力は
・赤色 約380mW
・青色 約70mW
 => R/B比=5

 通常のLEDランプに後からパルスドライバーをつけると、点灯時間が半分になり、光量も半減してしまいます。
 パルス点灯の効果が1.2倍になっても光量が半分なので60%の効果しか発揮しなくな ります。

 植物工場用LEDランプ2はパルスドライブ専用基板なので、LEDがON時の電流は平均電流の2倍の40mA流し50%のデューティー比で点灯させてい るので平均電流は20mAです。

 だから植物工場用LEDランプ2ではパルス点灯でも光量は減っていません。  さらにパルス点灯効果でこれまでのLEDランプの1.2倍の効果を発 揮します。

 回路図はこちら


 植物育成 のための光についての
 Q&A



 旧型植物工場LEDランプで出力不足を感じる方、初めてLEDランプによる植物栽培を行う方にもオススメです!
.
 お問合せ、ご注文フォーム

木下電機プロダクツ[PULSE DRIVER]
LEDラン プ用パルスドライバーユニット

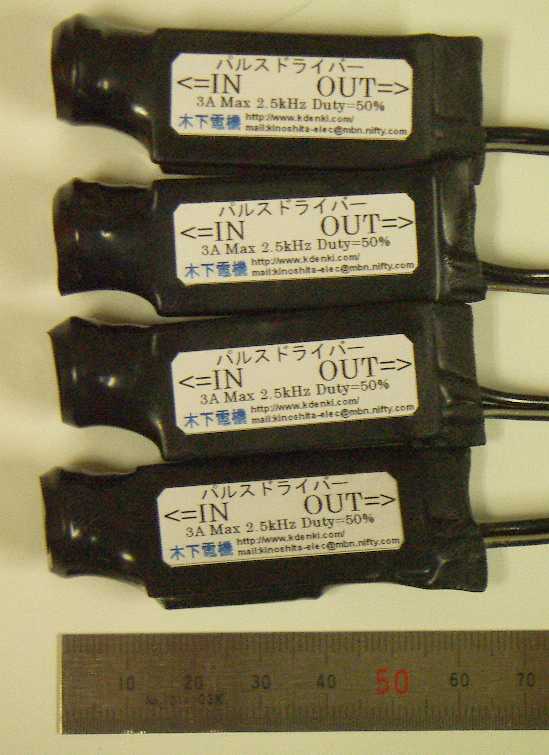

   パルスドライバー写真              パルスドライバーの仕様
入力 コネクター
DCジャック
外形φ5.5内径2.1
mm
電圧
5〜15
V
電流

A
出力
コネクター
DCプラグ
外形φ5.5内径2.1
mm
電圧
入力に同じ
V
電流
力に同じ

周波数
約2.5
kHz
デューティー
約50

質量
17

販売価格
4,000

24V仕様 販売価格
4,500

販売終了です。


販売終了です。

 植物工場用LEDランプに後付できる、パルスドライブユニットです。
 植物の光合成には光の必要ない反応も含まれていて、200usec程度の時間で光を点滅させると光合成の効率が良く、光源の消費電力も減らせます。
 現在販売中の植物工場用LEDランプに取り付けて使用できます。
 電圧が5V〜15Vまで 電流は5Aまで対応します。

 特注品のお問い合わせが増えています。お気軽にお問い合わせください。

お問合せ、ご注文フォーム
木下電機プロダクツ
[LED PCB]

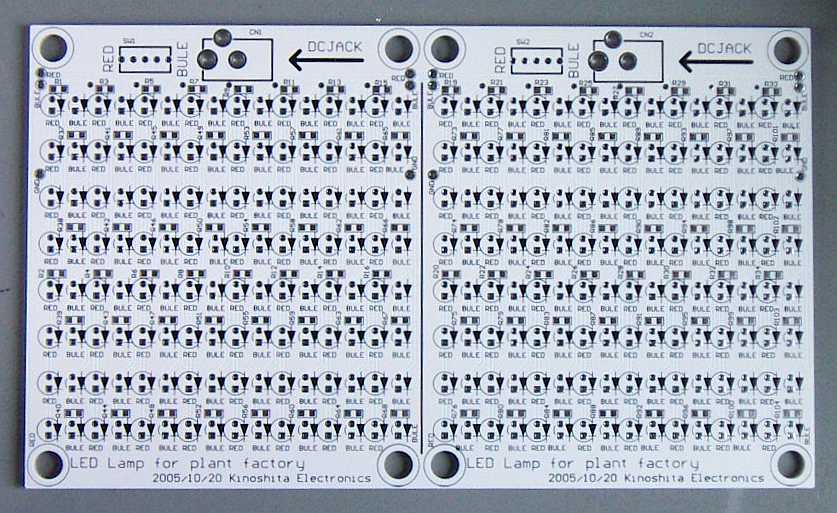

LEDラン プ自作用プリント基板

注意:「 植物工場用LEDランプ」は販売終了しました。
「植物工場用LEDランプ2」の新型プリント基板に変わりました。

サイズ
100×170 ×1.6t
※ 新型はサイズが半分(100×85)でパルスドライバーつき。

材質
ガラスエポキシ 基板 FR4
レジスト色
白色
付属部品
チップ抵抗: 220Ω32個、270Ω64個 切替SW1個 DCジャック1個
質量
 基板+付属部 品で70g
販売価格
5000円 送 料別
ACアダプター 別売り
1000円  190g (ACアダプターは秋月電子さんでも購入できます。)
発送は郵便局の
「EXPACK」が500円 (手渡しで受け取れる、荷物追跡が可能)
「定形外郵便」が100g:140円 150g:200円 250g:240円 500g:390円
日時指定のある場合はヤマト運輸、佐川急便も対応できます。

  植物工場用LEDランプの専用プリント基板を販売いたします。
 チップ抵抗は実装済みです!

 植物工場用LEDランプを製作キットとしてユニバーサル基板を利用するものが多く売られていますが、なかなか製作の難易度が高いと思います。
 これは専用基板を利用することでLEDランプの製作がかなり簡単になります。
 回路図はこちら  基板写真はこ ちら

 注意:「 植物工場用LEDランプ」は販売終了しました。
「植物工場用LEDランプ2」の新型プリント基板に変わりました。
木下電機プロダクツ
[LED Lamp]

植物工場用LEDラン プ
青色点 灯
赤色点 灯
取り付 けネジ部
 高輝度LED128個使用
 自動車のリアフォグランプ、ラリーバイクのダストランプ にも使えるのでは?
 4隅にはM4取り付けネジがあります。

仕 様
入力電圧
12V

入力電流
(赤)0.6A  (青)約1.2A

LED数 128

サイズ
170×100 ×35
mm
電源
AC100V 50/60Hz

取り付けネジ
基板4隅から 5mmの位置 M4ネジ4箇所

赤LED
PARALight L-513LE 1200mcd 625nm 半値角 15度
OptoSupply OSHR5111A-TU 14000mcd 625nm 半値角 15度

青LED
 SANYO  SLP-0H118A 1200mcd468nm 半値角 40度


防湿処理
LEDランプユニットは防湿防塵絶縁コーティング処理してあります。

付属品
専用ACアダプ ター付属

 ラインナップ
 1. 赤色、青色のスイッチ切り替え式。
 2. 赤色、青色同時点灯。(パルスドライバーを併用してください)
 3. 赤色のみ。
 4. 青色のみ。
 5. 白色のみ。
上記の標準基板を組み合わせた大型システムも製作できます。
大型システム構築する際は、専用電源の製作もいたします、お問い合わせ下さい。
使用するLEDは改良のため同等品と変更されることがあります。


LEDランプの色や、色の組み合わせはアレンジできます、お問合せ下さい。

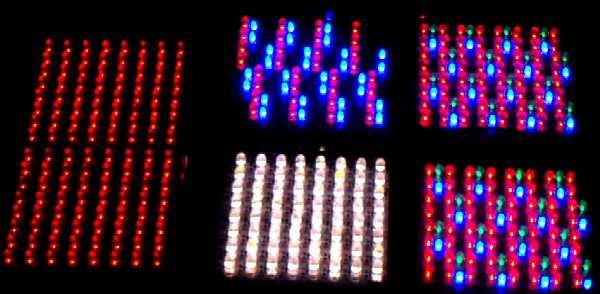

左上段から 「赤のみ」 「赤青」 「赤青緑」
下段中 「白」
 LEDの光で3倍速野菜栽培!
  植物栽培用のLEDランプを製造しており、このたび試験販売をはじめました。

高輝度赤色 LED128個 と
高輝度青色 LED128個 を搭載しています。
 LEDによる栽培では、露地栽培の2〜3倍の速度で成長するそうです。
 葉っぱを大きくするには赤色を、光合成には青色がいいようです。
 追加:レタスの栽培には赤色のみでよいようです。 木下電機で二十日大根の栽培を行っ たときは、青色不足で背ばかり伸びてしまいました。 植物によって必要な光量が異なるようです。

 人口光による植物栽培はTV等でパソナO2等が良く紹介されています。
 このLEDランプを2個使用(LED256個)すると、レタス栽培にも対応するそうです。
