の発電量表示器
木下電機プロダクツ
[HP INVERTER]
人力発電機用インバータ
　人力発電用インバータ　仕様書
入力電圧
 ０〜３５　５０
 Ｖ
入力コネクター
 シガライタープ ラグ　FUSE内蔵（１０Ａ）
内蔵過電圧防止 用負荷
 １３．６Ω　 １５０W
入力低電圧保護
 １０．５
 Ｖ
入力過電圧保護
 ３１±１　以上
 Ｖ
出力電圧
 ＡＣ１００
 Ｖ
定格出力
 １３０
 Ｗ
最大出力
 １５０
 Ｗ
変換効率
 ９０
 ％
出力周波数
 ５５
 Ｈｚ
保護回路
 温度保護　入力 過電流保護　出力短絡保護
サイズ
 ２０５（Ｗ）× ９５（Ｈ）×１７８（Ｄ）　突起物含まず
 ｍｍ
質量
 ２ｋｇ
　

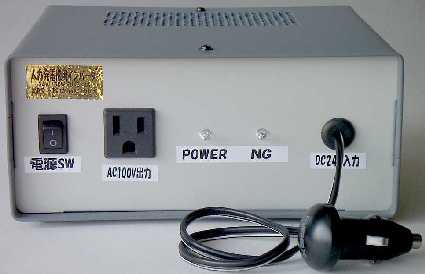

人力発電用インバータ　外観

各部の名称
電源スイッチ
 インバータの動作をＯＮ／ＯＦＦします。
ＡＣ１００Ｖ出 力
 ＡＣ１００Ｖの出力です。
ＰＯＷＥＲラン プ（緑）
 インバータがＡＣ１００Ｖを出力しているとき点灯します。
ＮＧランプ （赤）
 入力電圧低下時（ブザーも鳴動）、過負荷時点灯します。　
ＤＣ２４Ｖ入力
 piccoloS.P.Aのエアロバイク型人力発電機に接 続します。
冷却ファン(背 面)
 本体内冷却のため空気を取り入れます。



　piccoloS.P.Aのエアロバイク型人力発電機に最適化したイ ンバータです。

　一般的に市販されている車載用インバータを人力発電機用に流用した場合。

・　人力発電機をある程度の速度でこいでいる状態
　　ときに電源をONしないと起動しない。
　　（操作が難しい）
・　人力発電機を目一杯早くこぐと、過電圧が発生し
　　インバータを破壊する。（破裂音と煙が出ます）

木下電機の人力発電用インバータは　

・　電源スイッチをONにしたまま、人力発電機を
　　こいでも自動的に起動します。（操作不要）
・　人力発電機を目一杯こいでも、内蔵過電圧 防止
　　用負荷の効果で、入力電圧を低く抑えイン バータ
　　が故障しない。

・　人力発電用インバータがバージョンアップ！
　PiccoloS.P.A製人力発電機の改良に電圧を適合。
　入力で電圧範囲を大幅拡大５０Vとしました。
　無負荷でどんなに早く人力発電機を漕いでも、故障しません！
　販売、レンタルはＰｉｃｃｏｌｏＳ．Ｐ．Ａにお問い合わせください。


販売価格５５，０００円

お問い合わせ下さい。
木下 電機プロダクツ
[GEN　CHAMP2]

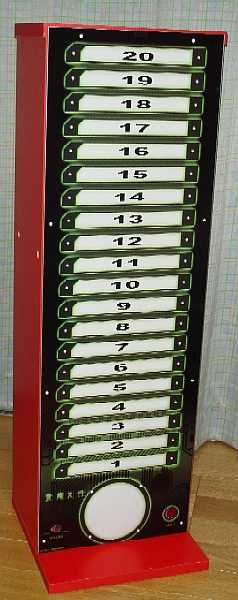

「発電大将！2」
新型「発電大 将！２」
 量産風景

高さ約90cm　大迫力の音量
　正面パネルのデザインは「MATSUI DESIGNing」です。
　「欽ちゃんの仮装大賞」でおなじみの、どんどん上って ゆく得点ランプ。　

　人力発電機でも、どこまで昇って行けるか！！
　発電した電力の分だけバーが上がってゆきます。
　
　スピーカーがついていますので、おなじみの「失格音」「合格音」が大音量で鳴り響きます。

　「合格リレー」内蔵なので合格時は外部で１００Ｖの機器を動作させることができます。
　リレーの容量は２００Ｗまでです。　

　サイズは高さ８０ｃｍ幅２６ｃｍ奥行１９ｃｍ
　とビッグになりました！！
お問合せ、ご注文フォーム

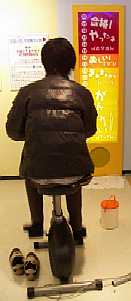

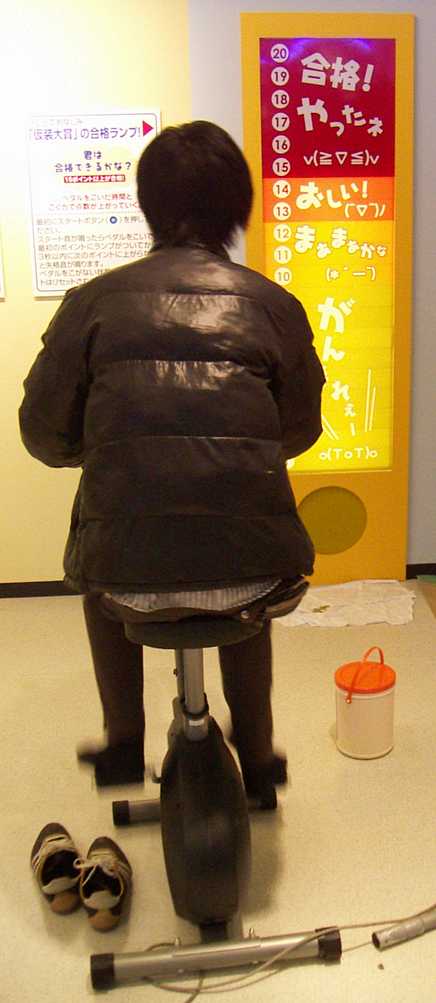

発電大将ランプの利用例

※ご注意「発電大将！２」は御客様仕様で製作 し
ている製品です。

　購入後「製品が思った動作と異なる」とのクレームは受け付けられません。

　ご購 入の際には必ず御使用条件、機能、性能について十分ご検討＆ご確認＆打合せの上ご注文ください。
　
　納入後の仕様変更等にかかる出張費その他経費は　”御客様ご負担”　となります。
　　
木下 電機プロダクツ
[GEN CHAMP UNIT]
「発電大将！ユニッ ト」

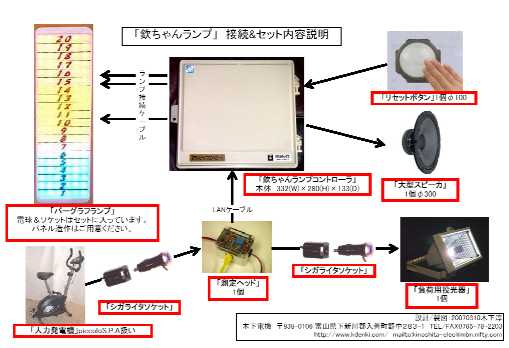

欽ちゃんランプユニット　接続&セット内容
　透明アクリル板にカッティングシートでの装飾例．電球は E12ソケット10W

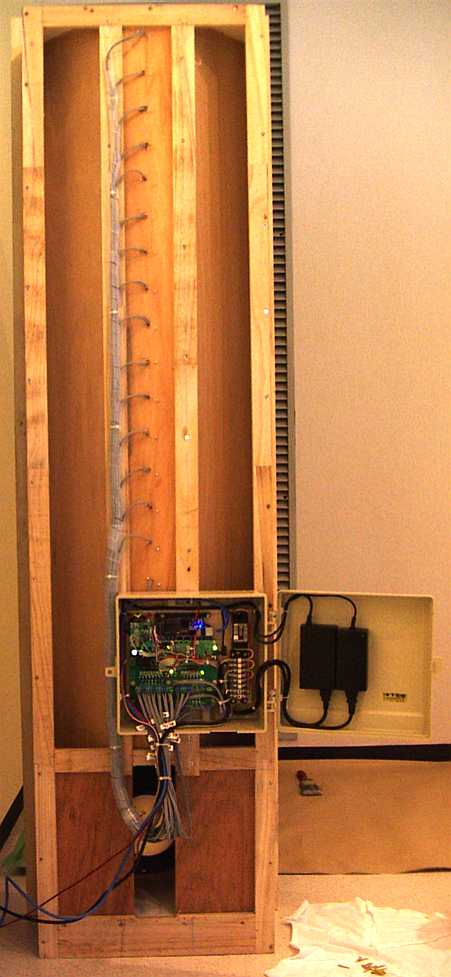

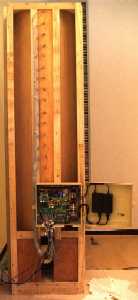

 　工事例．「欽ちゃんランプユニット」取り付け、配線工事 いたします。
　 大型の「欽ちゃんランプ」製作するための「欽ちゃんランプユニット」を販売します。

　後は「人力発電機」と「装飾パネル」を用意するだけ。
　　説明書はこちら

　設置サービスも承ります。（工事費、出張費別途）

お問合せ、ご注文フォーム

※ご注意「発電大将！ ユニット」は御客様仕様で製作している製品です。

　購入後「製品が思った動作と異なる」とのクレームは受け付けられません。

　ご購 入の際には必ず御使用条件、機能、性能について十分ご検討＆ ご確認＆打合せの上ご注文ください。
　
　納入後の仕様変更等にかかる出張費その他経費は　”御客様ご負担”　となります。
　　
木下 電機プロダクツ
[GEN DISPLAY PC]

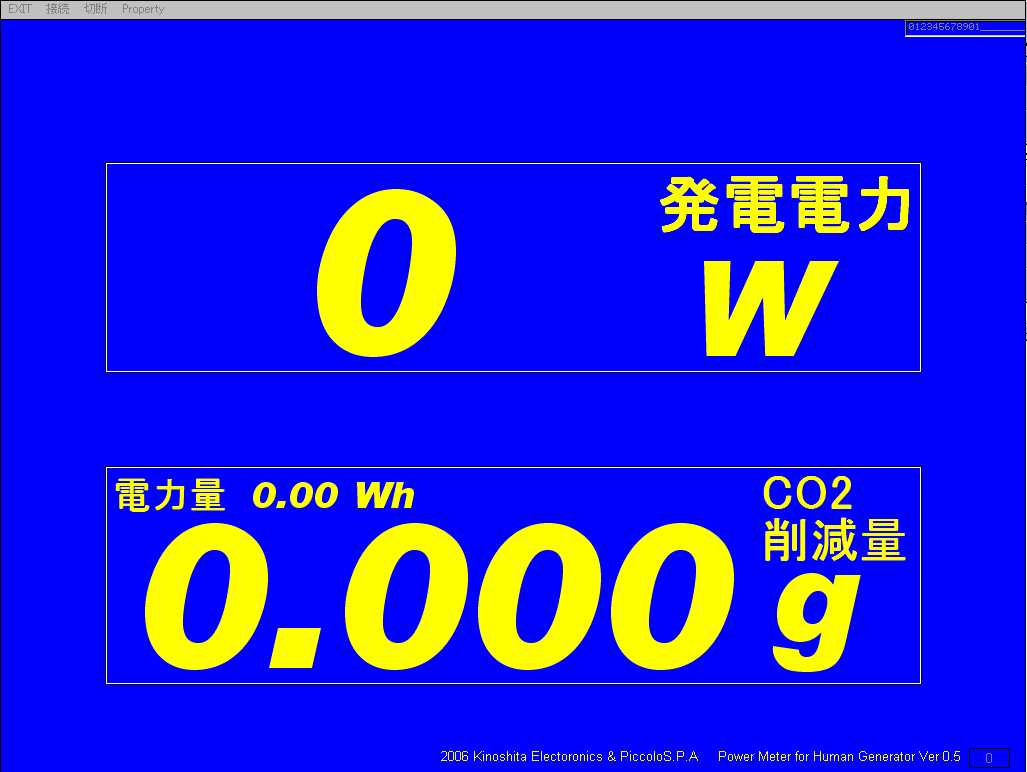

発電量表示器　 with　PC

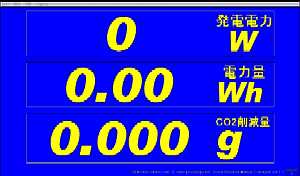

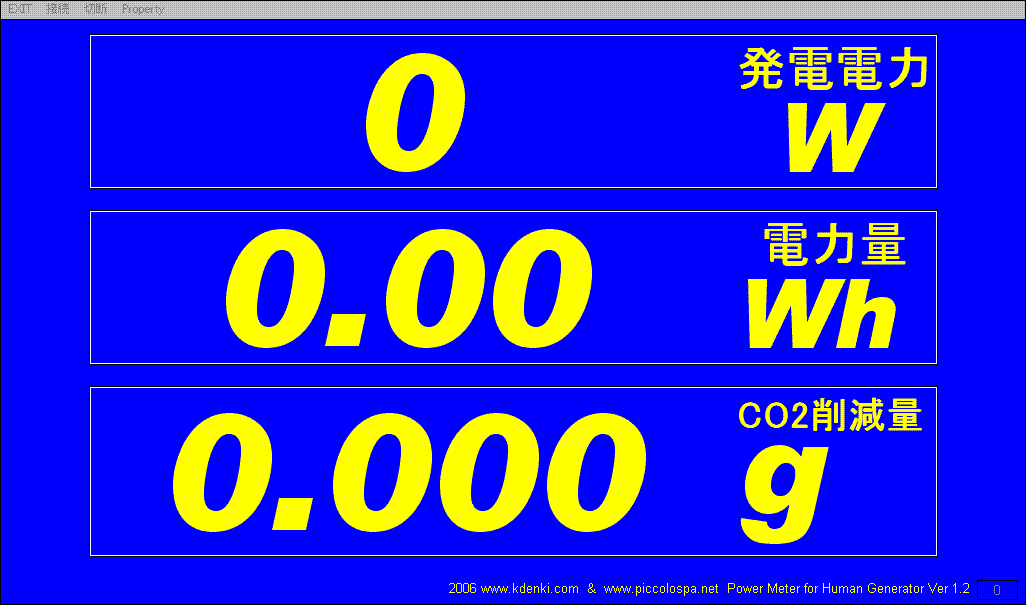

東京MXTVの番組に登場しました。

CO2削減量算出の根拠について


 画面いっぱいの大迫力

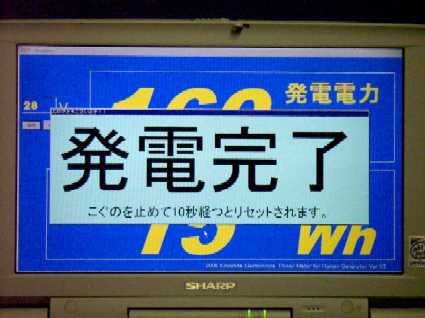

 設定した発電量に達すると、「発電完了」

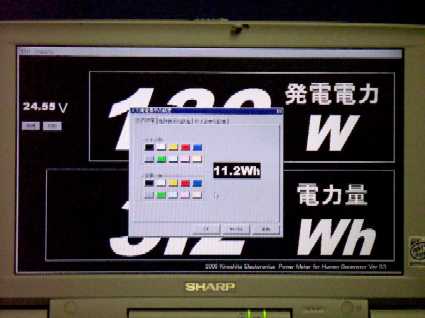

画面の色が自由にアレンジできます

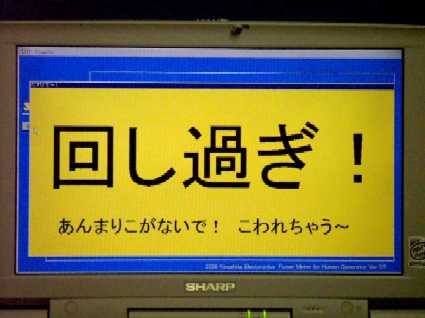

 表示の文字も自由自在ブザーも鳴ります

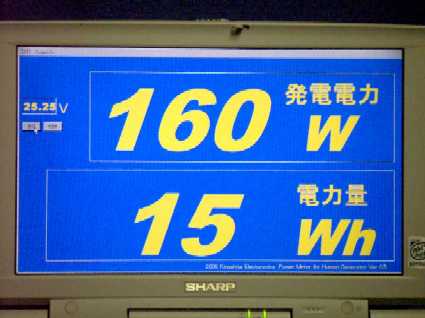

ノートパソコンでの表示例

貸し出し可能なパソコンは　　
ノートパソコン：画面のサイズは29.5cm×18cm
貸出用ノートパソコン
 画面アレンジ

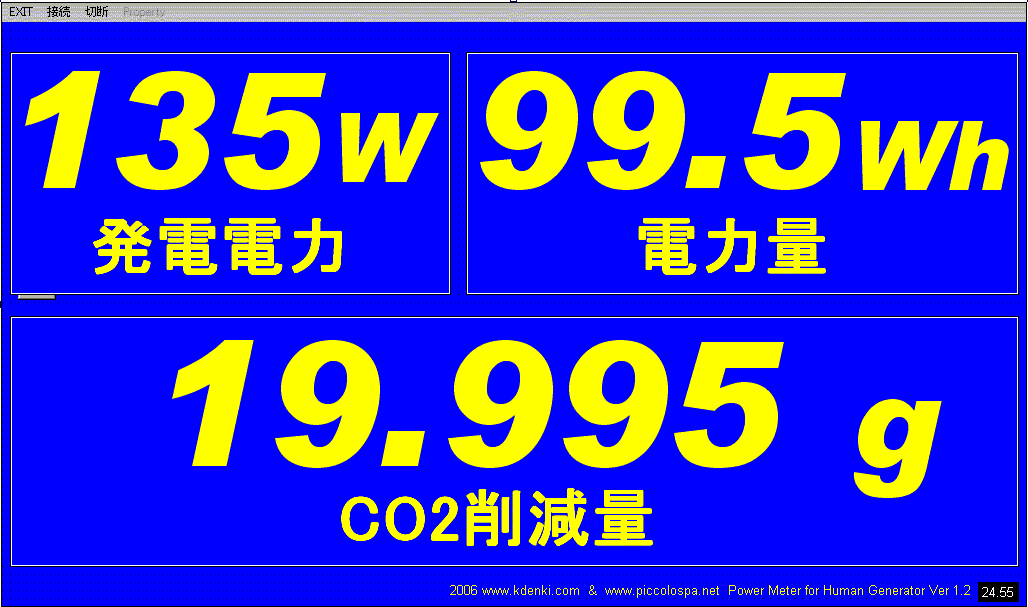

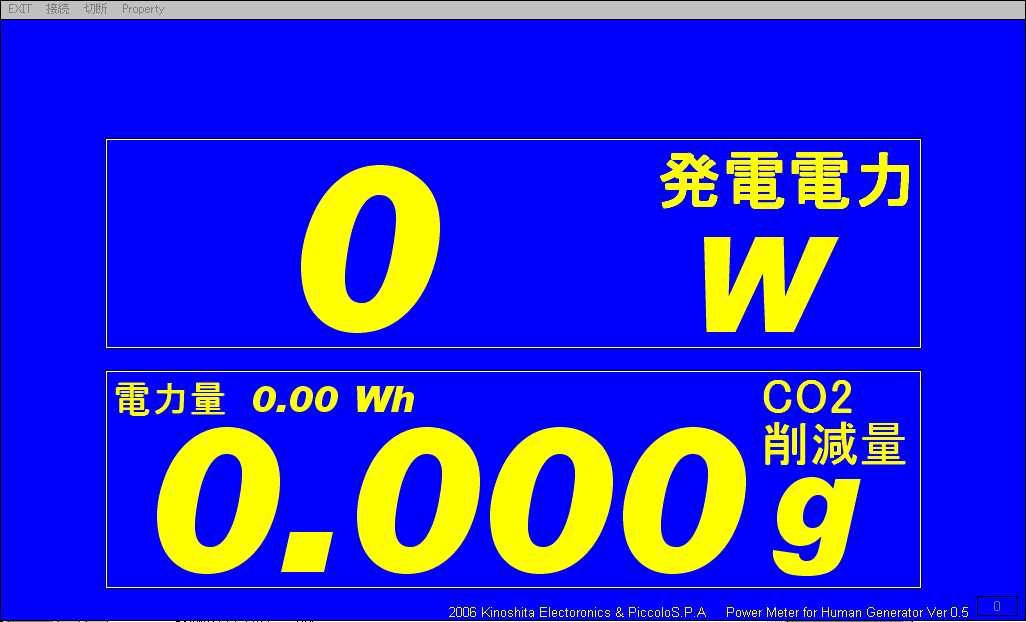

CO2削減量同時表示１
 CO2削減量同時表示２

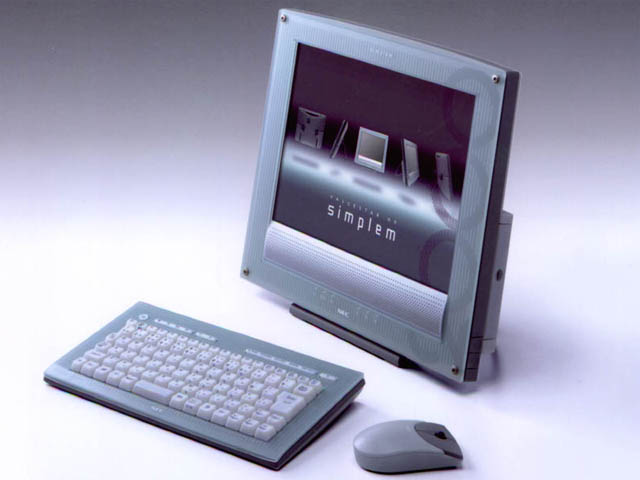

大型画面一体型パソコン：画面サイズ40cm×40cm
貸出用一体型パソコン
 画面アレンジ

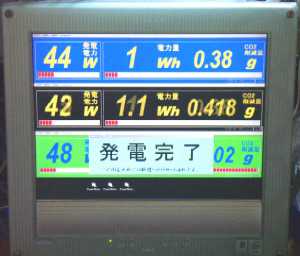

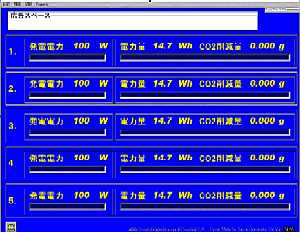

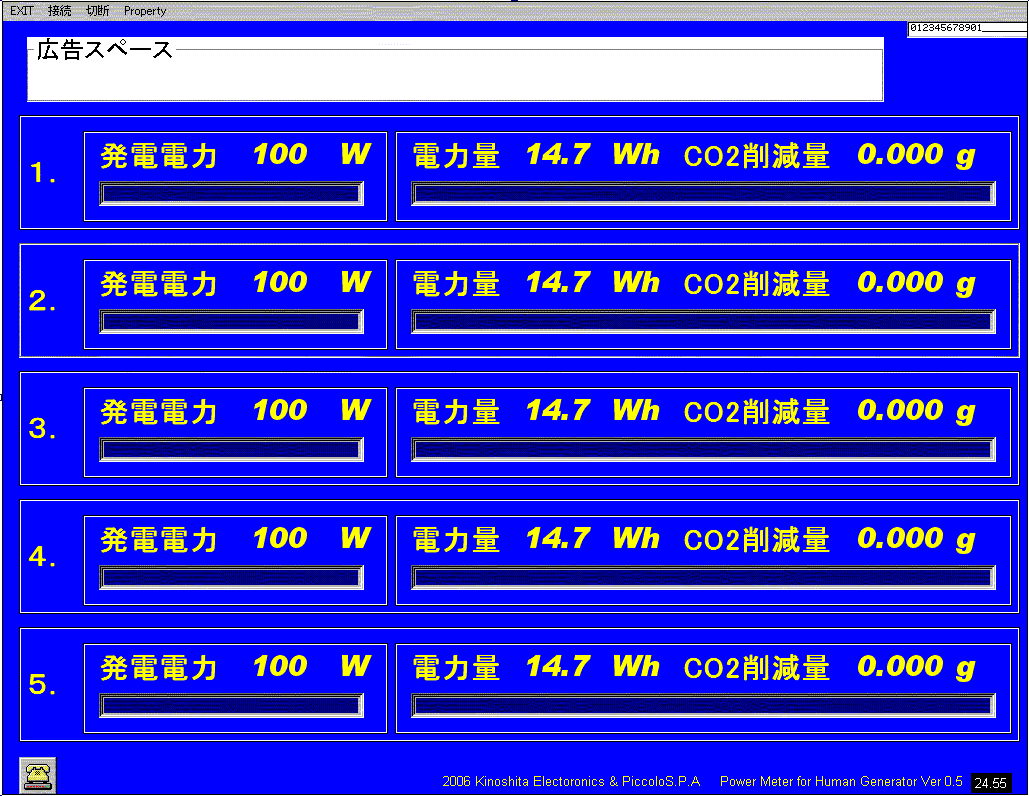

3台表示,個別 色カスタマイズ,バーグラフ付 ５台同時表示　 バーグラフ付き
どちらも画面の空いている場所に、「会社ロゴ」、「広告バナー」等表示可能です。



　最新版の発電量表示器です。
　従来の発電量表示器からPCに発電電力データを取得し液晶画面に表示します。
　PCから大型モニタに表示させればイベントも盛り上がること間違いナシです。
　
　従来型の「発電量表示器」と「表示用ソフトを組み込んだPC」をレンタルします。
　レンタル価格　一式５日間５万円です。
　色以外の画面のアレンジには別途費用がかかります。
　
　PCやディスプレイには AC100V電源が必要です。

　現在貸し出し用のPCは
　ノートPCは在庫1台。
　ディスプレイ一体型PCは在庫1台。

　一台のPCに人力発電機3台分の電力表示まで実績があります。


　PCをお客様から支給していただく場合は、 PCにシリアルポートが搭載されていることが必要です。

2006/10/1　マイナーチェンジで
USB接続が可能になりました！


　発電量表示PCの接続図

お問合せ、ご注文フォーム

　
木下電機プロダクツ[Gen Display]
発電量表示器
　

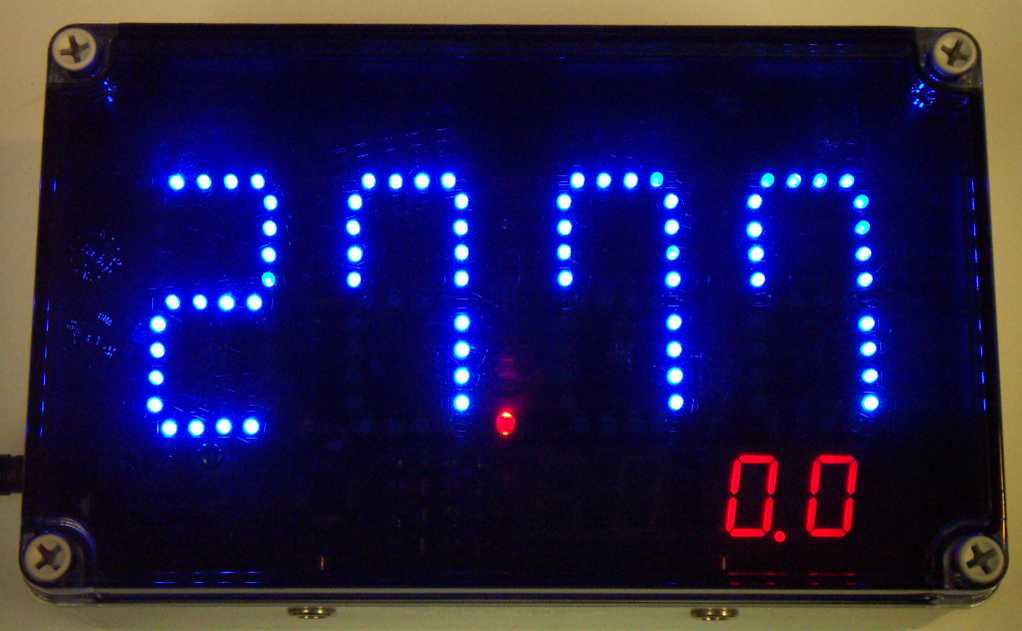

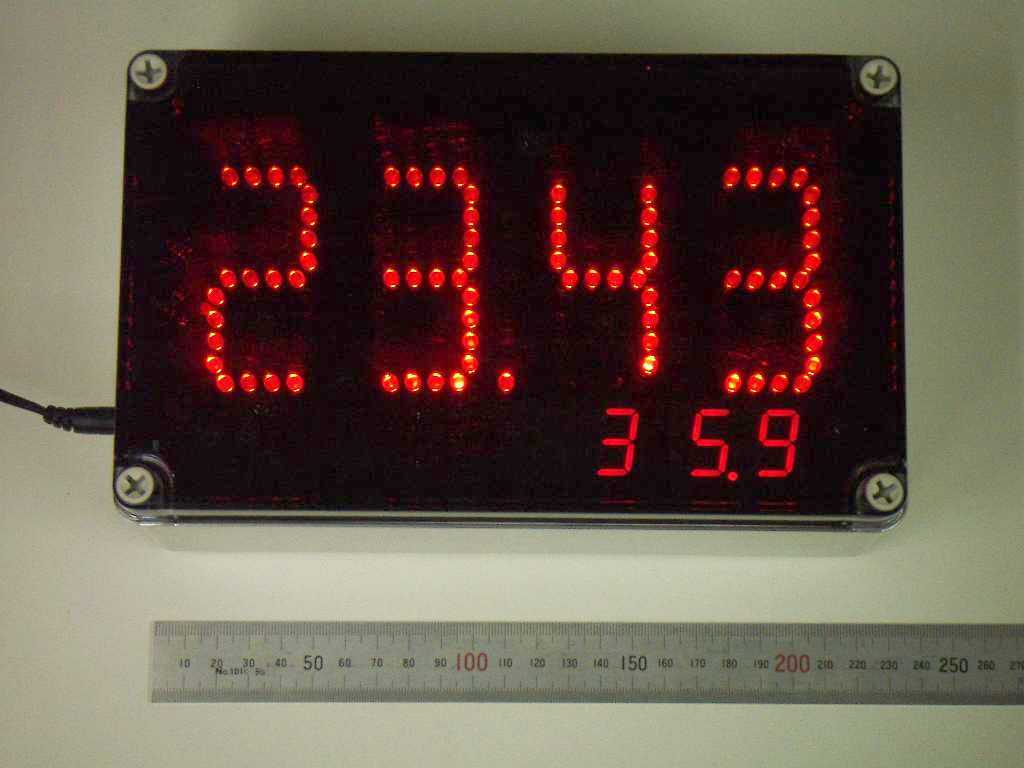

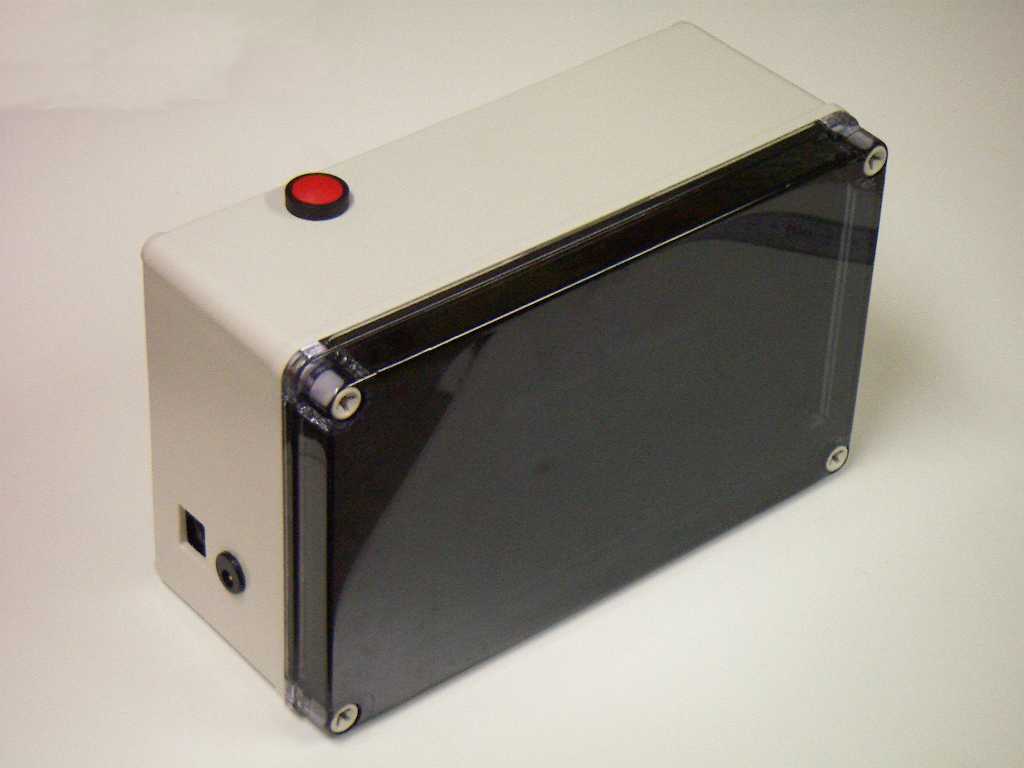

発電量 表示部正面
 発電量 表示部全景

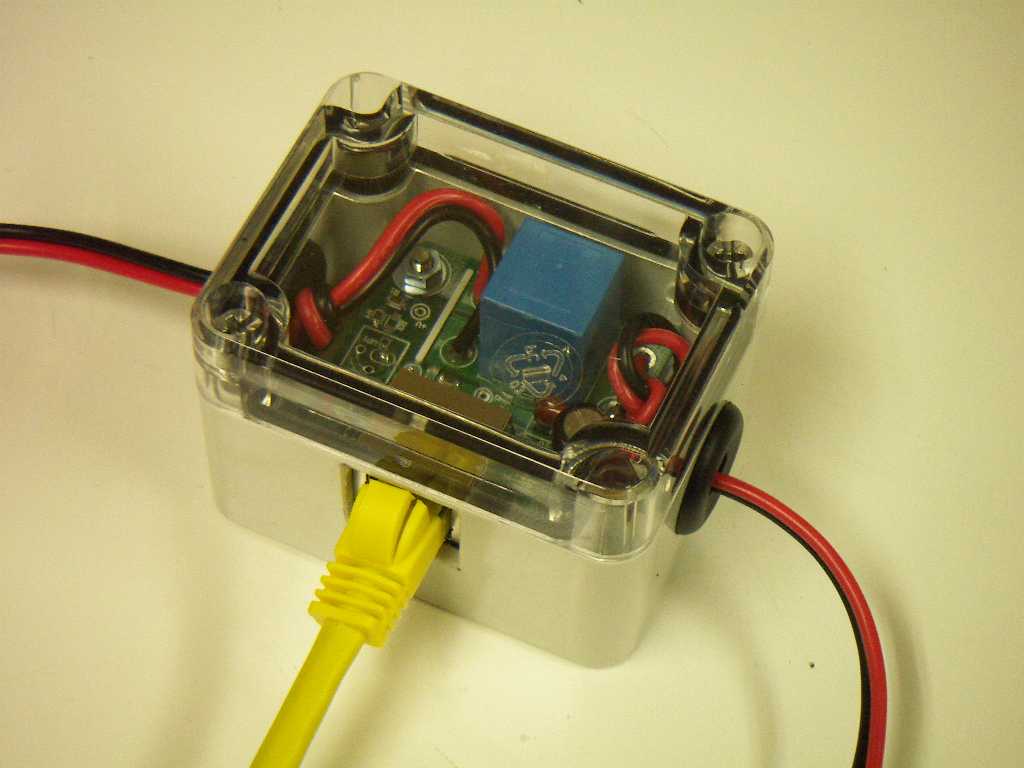

 電圧電 流測定ヘッド
上段は積算電力 (Wh)の表示
下段は瞬間電力(W)の表示
 W230×H140×D97 (mm)
のプラスチックケースです
 ここで発電電 圧、発電電流
を検出します

仕様
入力電圧 ０〜５０ Ｖ
入力電流 ０〜１０ Ａ
瞬間発電電力表 示 ０． ０〜５００．０
 Ｗ
　　文字サイズ Ｈ２０×Ｗ１１ ｍｍ
積算電力量表示 ※ ０． ００〜９９．９９
 Ｗｈ
　　文字サイズ Ｈ７５×Ｗ４０ ｍｍ
表示更新レート 約０．３ SEC
サイズ Ｗ２３０× Ｈ１４０×Ｄ９７ ｍｍ
電源 ＡＣ１００ （Ｖ）　５０／６０Ｈｚ　０．３Ａ
表示 赤色LED　７ セグ表示
　※積算電力量表示は電源投入後の積算電力を示す。
　　表示が99.99Whになったら、それ以上表示は変化しない。
　　ケース上部のプッシュボタンを約2秒間押し続けると、積算電力表示が「０」にリセットされる。
　・　オプションで　入力電圧電流の変更、積算電力表示LEDの色変更が可能です。

新色青です。

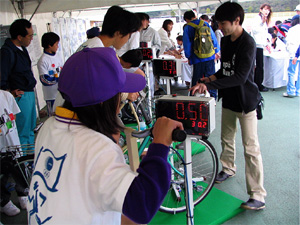

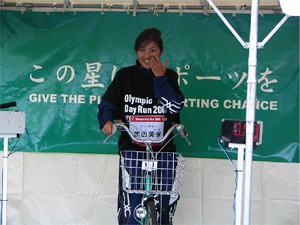

トリノオリンピックのデイランのイベントにて使用していただきました。
　PiccoloS.P.A殿の人力発電機に接続でき る、電力メータです。

　人力発電機をがんばって回している方に
・　自分がどれだけがんばっているか？
・　どれだけがんばったのか？
がわかる人力発電用電力表示機を製作しました

　自分が何ワット発電したのかが、一目瞭然になります。
　測定端子は自動車用のシガライタープラグです。

　現在５台在庫、レンタル可能です。
　２５０００円　／５日間１台
　詳しくはPiccoloS.P.A柿田氏に問い合わせてください。↓ここをクリック




お問合せ、ご注文フォーム
